項目背景

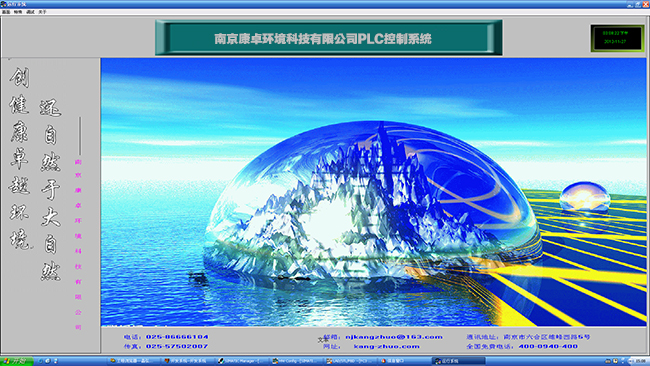

隨著國家城鎮規模的不斷擴大，城市人口迅速增長，工業水平也快速提高。隨之而來的城市污水量也急劇增加。傳統的污水處理廠一般是各種設備相互獨立組成，對于職守人員操作有一定難度，遇到問題時就會束手無策。各自獨立的設備系統操作失誤、錯誤的可能性大大提高了。無法滿足無人值守、節能和高效率的使用要求。基于以上考慮，康卓科技研發設計出了城市污水處理廠無人值守控制系統，基于GPRS無線網絡污水處理廠自動控制系統，借助GPRS無線通信技術，采用西門子、施耐德、三菱等知名PLC作為現場控制站，通過擴展的I/O模塊，對各個設備工作的各種信號數據進行收集和處理，完成對污水處理廠的優化控制。PLC控制站與觸摸屏之間采用專用通訊電纜以MPI通訊協議連接；污水處理廠的水位、電機以及其他設備的狀態可以實時通過觸摸屏顯示。使得污水處理廠系統中各機組始終處于有條不紊、協同一致的高效、有序狀態下運行，以確保污水處理廠始終處于一種安全、高效的運行狀態。

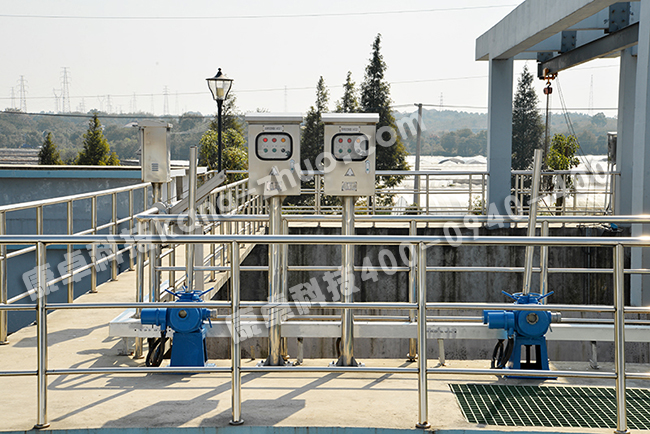

北京污水處理廠無人值守控制系統
康卓科技設計北京污水處理廠無人值守控制系統的主要目的，利用現場傳感元件將系統內各終端設備的狀態進行采集，通過無線網絡，主控中心對終端上傳的數據，采用較優化的控制手段并結合現代計算機技術對各設備數據進行綜合的分析、判斷、下發指令，對各終端泵作全面有效的控制和管理，使得各機組始終處于有條不紊、協同一致的高效、有序狀態下運行，以確保污水處理廠系統始終處于一種安全、高效的運行狀態。
北京污水處理廠無人值守控制系統技術特點：
1.GPRS通訊技術
PLC主要是面向工業控制現場，其控制功能較強，但是如何對數據編碼、加密、壓縮通過GPRS通信模塊對信息高效安全的傳輸，同時對接收的信號解壓、解密、解碼獲取信息，這是本系統中關鍵技術。由于通信環境的復雜，在本系統中為了能夠?qū)崿F(xiàn)信息的穩定，可靠傳輸，在編碼上采用奇偶校驗和冗余糾錯的方式，這是本系統卡法過程中的難點技術。工業控制現場干擾強，工業現場要求控制準確，實現無線通信的抗干擾以及正確傳輸，本系統采用了接收應答，后項檢測，出錯從發的方式，這是本系統開發過程中的重點技術。
2.完整的自我診斷技術
由于各個站點在實際應用中值守人員一般缺乏相關的專業知識，無法對故障做出及時、準確的判斷。通過在PLC系統上詳盡的檢測、通過GPRS遠程通訊可以使得控制中心工作人員快速、準確的判斷問題所在。例如處理廠的主要運行設備為提升水泵，我們可以分別甄別出水泵泵體自身故障、水泵過載故障、水泵的外部供電故障等。
3.多站點協調優化控制
系統的一般構成是一個主站帶若干提升處理廠，主站多設置在污水處理廠。污水處理廠此時還有多大的處理余量、進入污水廠的管道適宜的較大流量是多少都會制約提升處理廠的運行狀態和工作效率。同時幾個處理廠向主管道提升污水時，會根據各個污水處理廠的液位做出相應的調整，適當降低液位相對較高的處理廠的流量以達到管道適宜的較大流量。如果目前的污水處理能力以及飽和，則需要提高水泵開啟運行的標準。使得處理廠存儲更大的污水量。在同一管路上設置連鎖不同時啟動兩臺水泵，通過選擇合適的轉換時機，以達到較大限度的降低對管網的影響。
北京污水處理廠無人值守系統服務
康卓污水處理廠無人值守系統在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
