項目案例：湯山溫泉集中監控管理系統
設計施工：南京康卓環境科技有限公司
泵站、污水廠、水廠自動化監控系統設計專線：025-86666104
一、項目概述
1.1簡介與需求
湯山溫泉旅游度假區坐擁“帝王溫泉、史前猿人、絕世碑材”等世界級旅游資源，集世界著名溫泉小鎮、國家級旅游度假區、中國溫泉之鄉等殊榮于一身，是南京市委、市政府近年來重點打造的國際度假休旅勝地。
湯山地下溫泉水資源豐富，目前共有14口溫泉井。溫泉井集中管理一直是很多管理者比較“發難”的問題，究其原因存在以下幾點：一、溫泉井分布不集中，分布比較分散；二、井與井的距離遠，少則幾公里，多則幾十公里，離管理中心距離不一；三、有的泵站地理環境可能比較惡劣，無法提供用于傳輸?shù)挠芯€網絡?，F(xiàn)想對這14口溫泉井進行集中監控，以便及時發現問題，并解決問題，更好地利用溫泉這一寶貴資源。
1.2系統概述
湯山溫泉集中管理系統是由南京康卓電氣工程師設計，是通過水泵控制柜對水泵的控制，現場各類傳感器對水源的采集，利用PLC控制柜編程實現自動化控制，加予上位機系統實現計算機集中監控以及手機遠程監控的一套便捷高效的管理系統。結合多年的實踐經驗和利用日益精進的科學技術，我方開發的系統具備先進性、安全性、穩定性等特點。
二、系統原理與構架

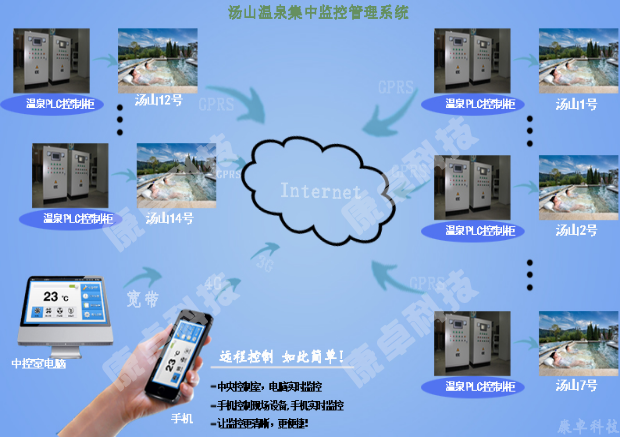

湯山溫泉集中管理系統是我單位針對業主的切身需求，結合我方近年在“水處理”行業的經驗，有針對性的設計的一套系統，其原理如下圖：
本套系統由三個單元組成，分別是溫泉井現場的控制單元、信號傳輸?shù)木W(wǎng)絡單元以及中控室的監控單元。三個單元協調工作，缺一不可，共同實現集中監控系統。整套系統既有硬件部分也有軟件部分，本系統在硬件和軟件上設計較多可達14口溫泉井的容量，實際使用量根據用戶來定，保留較大的接口容量。
三、硬件部分
3.1信號采集部分

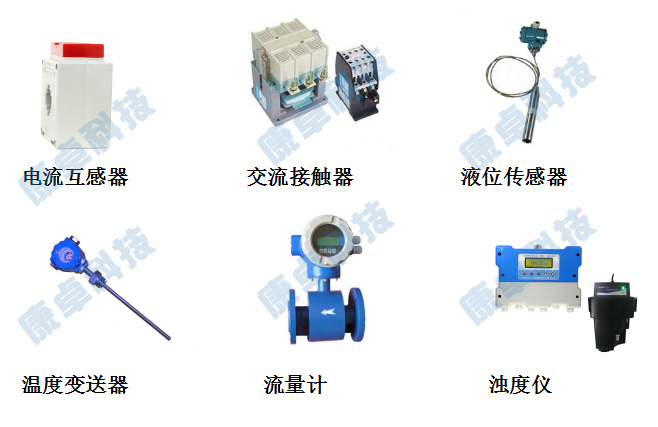

水泵的電流、設備正常工作狀態、水位、溫度、出水量、PH值、濁度均由電流互感器、交流接觸器、熱繼電器、液位傳感器、溫度變送器、流量計、PH儀、濁度儀等傳感器進行采集。如下圖：
3.2溫泉井PLC控制柜

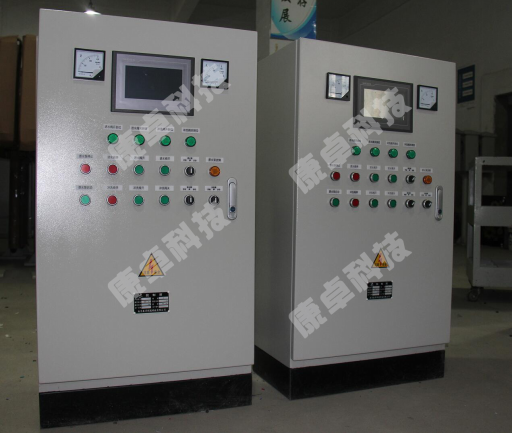

溫泉井PLC控制柜相當于整個系統的“大腦”，所有的處理事項均經過PLC控制柜，故其質量的優劣，產品的穩定是至關重要的。溫泉PLC控制柜如圖：
溫泉井PLC控制柜
3.3中央控制室

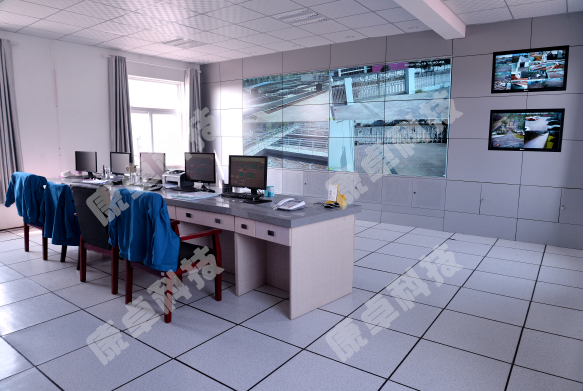

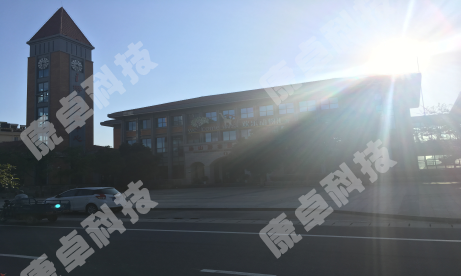

中央控制室是系統的監控中心，在中央控制室足不出戶，即可對所有溫泉井進行數據監測和控制管理。中央控制室一般為溫泉管理中心，本方案暫定湯山游客服務中心為中央控制室，其實際地址可以根據用戶需求更改，如圖：
中控室配置專業的工控機，和一套3×4的液晶拼接屏。示意圖如下：
中央控制室
四、軟件部分
針對本方案，我方工程將針對性進行軟件開發，上位機系統達到界面簡潔，逐層進入、循序漸進的效果，以方便用戶使用。在系統軟件上，用戶可以查看當前各個參數數值，也可以對現場的水泵進行控制，也可以對歷史數據進行查詢，存儲。

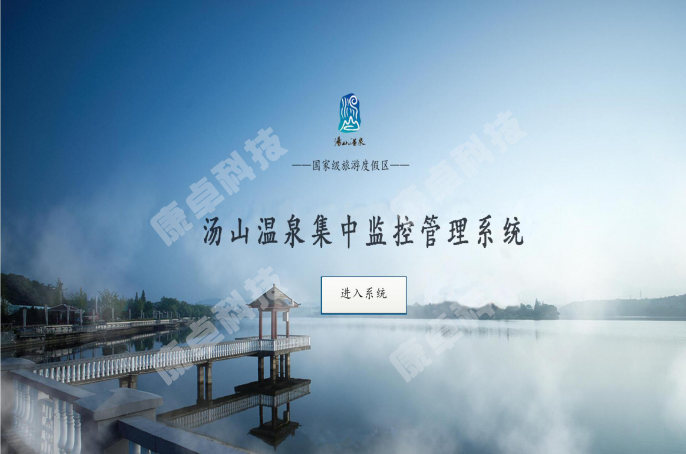

軟件進入界面如圖：

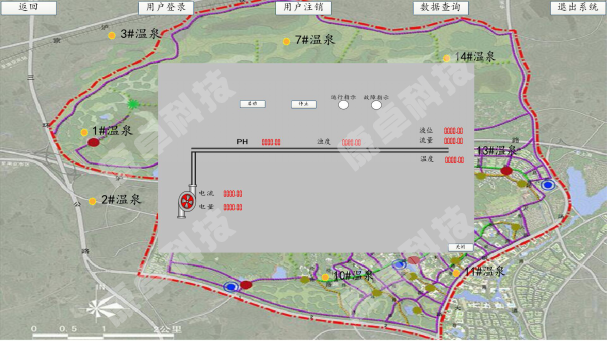

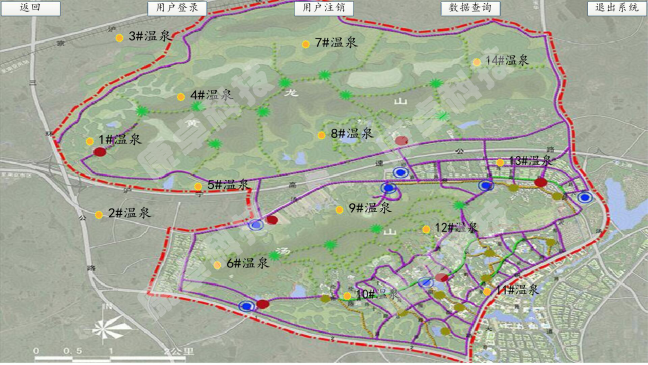

溫泉井選擇畫面如圖：

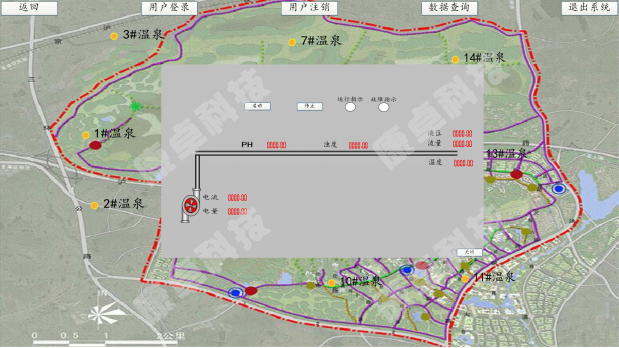

設備參數畫面如圖：
數據查詢報表如圖：
五、系統建成后的實現功能
5.1實時監測
一旦系統建成后，在中央控制室可以通過電腦對各個溫泉井的重要數據進行實時監測，如：設備的狀態（運行、故障、停止）、電流大小、使用多少量、溫泉井的出水量，溫泉井的地下水位、水溫、PH值、濁度。對以上數據進行查看，既了解實情也方便用戶管理。系統還支持手機遠程對以上數據進行監測，大大地提高了使用的便捷性。
5.2實時控制
系統不僅可以實時監測，還可以通過電腦或手機對各個溫泉井的水泵進行控制，如開啟或關閉水泵，進行供水、停水操作，控制用水量。
5.3數據存儲
系統的各項數據均自動保存，進行存儲并生成報表記錄，以備需時，用戶可以進行查詢，較大程度地方便用戶對各個溫泉井和溫泉使用者進行管理。如可以在報表里查詢溫泉井的累積使用電量，溫泉井的實際出水量等。
六、類似案例
本單位在自來水廠、污水處理廠和泵站自動化監控系統有較多成功案例，我們認真地對待每一個項目，給用戶提供較優的服務，也促進了自己的逐漸成長。近年來類似案例如下：
天津市武清區40座泵站集中遠程監控

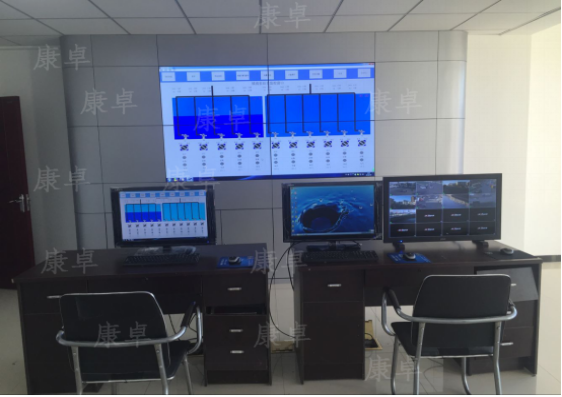

（工程師操作站）
（指揮中心）
南京市溧水區6個鎮污水廠集中監控

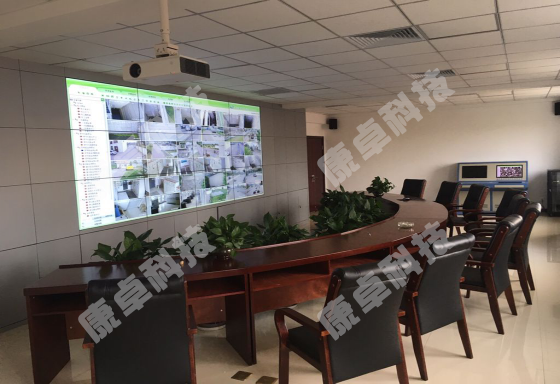

（控制中心）
（現場控制站）
徐州睢寧污水廠自控系統

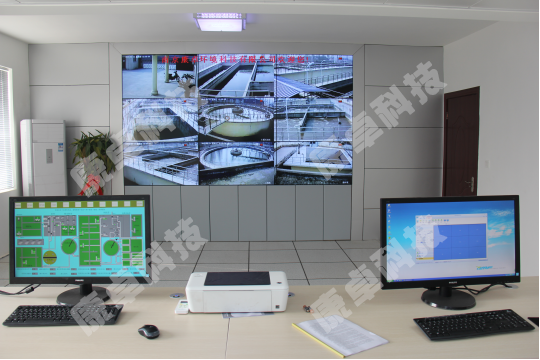

（中控室）

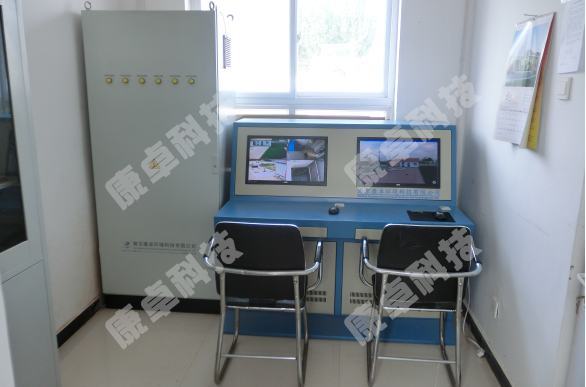

（現場控制柜）
