南京雨水泵站污水泵站排水泵站無人值守系統改造
發布日期：2017-03-20 09:51 瀏覽次數：
在國內城市排水系統中，各種各樣的泵站是非常普遍的，這些泵站分布面廣、功能各異，既有抽送污水和工業廢水的泵站，也有防水排漬及滿足河流綜合利用要求的階梯泵站。但多數泵站都存在共同的缺陷――電能損耗大，運行效率低，滿足不了變化的狀況對排灌系統的要求。因?yàn)楸谜靖鞅弥g、泵站與泵站之間缺乏協調性，落后的調度管理使得運行控制不當，水泵運行效率低，維護不便；而現場往往需要多個工作人員24小時管理一個泵站，工作效率低。有些泵站雖然有先進的控制系統，但是只針對個別泵站的控制。所以，只有提高泵站的自動化控制和管理水平，降低泵站管理費用，建立遠程監控網絡，才能高效率節能，可靠地完成泵站的各項功能。

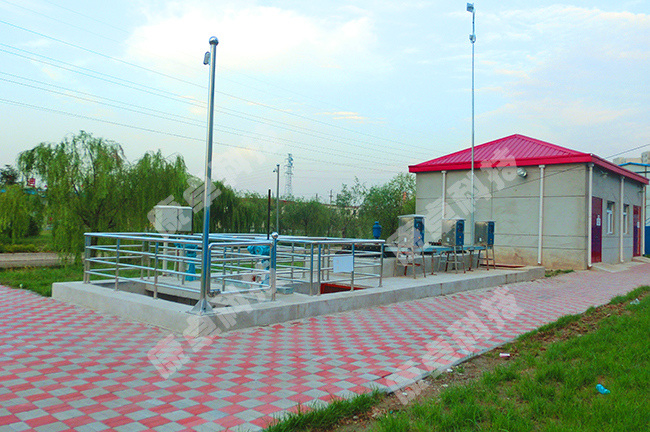

南京泵站無人值守系統改造
南京康卓環境科技有限公司（康卓科技）是一家泵站自動化遠程監控系統開發、系統設計、安裝調試、工程服務?？底靠萍甲灾餮邪l(fā)的污水泵站自動化遠程監控系統\排水泵無人值守集中控制管理系統是集傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式監控管理系統，真正實現無人值守，進行現代化管理。
適用范圍
泵站無人值守系統適用于城市排水泵站的遠程監控及管理。泵站管理人員可以在泵站管理處的監控中心遠程監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等；支持手動控制、自動控制、遠程控制格柵機、排風機及提升泵的啟停；圖像監視站內全景及重要的工位。
系統組成
泵站無人值守系統主要由監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。
通信平臺
通信平臺常用兩種，一是有線通信：每個加壓泵站與管理處之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。
泵站遠程測控終端的功能特點
1.測控終端被安裝在排水泵站，監測污水池液位；監測排污流量；監測泵的啟停狀態、控制模式、電壓、電流、保護狀態；監測安防報警、巡檢；監測有害氣體濃度。
2.支持水泵啟動設備手動控制、自動控制、遠程控制排水泵的啟停，支持遠程切換控制模式。
3.智能控制排水泵輪換工作，實現所有水泵均衡磨損。
4.采用集散式控制模式，每個泵站使用一個主控制器，每臺排水泵使用一個分控制器，分控制器是否投入使用可以控制。
5.自動、遠程控制格柵機控制工作。
6.支持采用現場工業以太網通信，支持光纖通信、支持GPRS無線通信。光纖通信時支持圖像監控。
7.現場顯示測控設備的工作狀態、顯示每臺水泵的工作電壓、電流、顯示污水池水位。
8.現場鍵盤讀取、修改、設置測控終端的工作參數。
9.定時存儲現場監控信息，以備查詢。
10.告警主動上報，如：液位超限告警、水泵工作狀態變化、電流電壓超限等告警。
11.支持遠程設置、修改終端的工作參數，實現遠程維護終端設備。

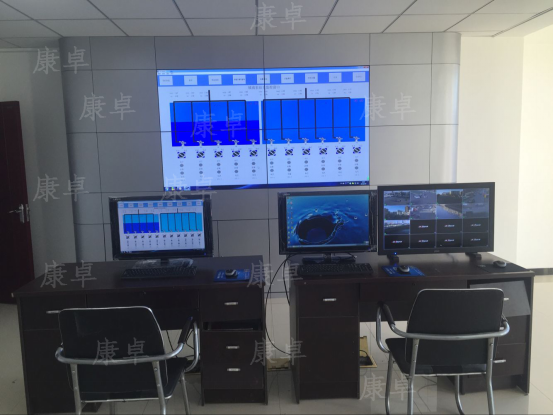

泵站監控中心主要功能
數據監測功能：
-監測各泵站每臺排水泵啟停狀態、保護狀態、電流、電壓等。
-監測各泵站格柵機的工作狀態。
-監測各泵站的污水池液位、累計排水量、及有害氣體濃度。
-監測各泵站安防報警信息。
遠程控制功能
-遠程控制各泵站每臺排水泵、格柵機的啟停工作。
-遠程切換各泵站每臺排水泵的控制模式。
報警功能
-污水池液位超過警戒水位告警。
-設備保護狀態發生，電壓、電流超限時告警。
-非法闖入報警、巡檢未到位報警。
-有害氣體超標告警。
數據存儲
-定時存儲各種監測數據。
-記錄事件報警信息及當時監測數據。
-記錄各種操作信息及當時監測數據。
信息查詢
-可以進行所有監測信息查詢。
-可以進行所有事件報警信息查詢。
-可以進行所有操作信息查詢。
數據報表
將監測數據、報警數據生成報表，數據可以導出，支持打印輸出。

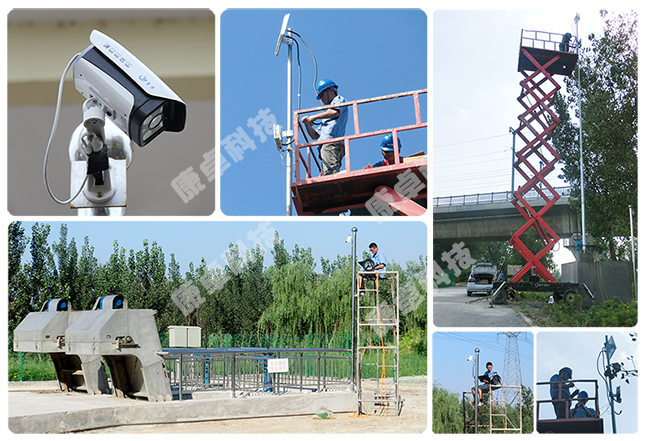

視頻監視
通過現場工業以太網將視頻傳輸至信息中心，實現實時監視、視頻數據存儲，回放。并可遠程控制攝像機的變焦，拍攝方向。
人機界面
實時監測數據與視頻在同一界面上顯示，可以同屏監測多個泵站視頻和數據，也可以切換成單個泵站的視頻和數據顯示。
權限管理
對不同的操作使用者授予不同的使用權限。
擴展
-可以任意增加、減少所監控的泵站。
-可以增加、修改、刪除軟件功能模塊。
-預留與其他系統的通訊接口。
