蘇州泵站自動化監控系統，蘇州無人值守泵站遠程綜合監控系統
發布日期：2017-03-21 13:56 瀏覽次數：
隨著蘇州科技水平和綜合實力的大力提高，環境保護在蘇州城市經濟建設中體現出其越來越重要的地位，蘇州對污水治理工程建設上也加大了投資力度，泵站作為污水治理中不可缺少的一個重要部分，泵站的自動化改造的重要性就顯得尤為突出。
南京康卓環境科技有限公司（康卓科技）是蘇州及周邊地區專業的泵站自動化設計、安裝廠家，提供蘇州泵站自動化監控系統一站式解決方案，康卓電氣工程師指出：在泵站的自動化系統改造中，由于舊有泵站普遍存在設備老化的現象，而且其控制原理根據不同的水泵類型有很大的差異，如何合理地利用泵站現有資源，更加經濟有效地實現泵站自動化系統變的尤為重要?？底靠萍荚O計的泵站自動化系統的改造將發揮其更加積極的社會經濟效率。

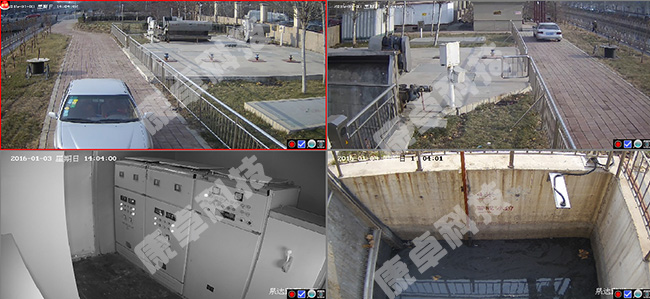

泵站視頻監控系統總畫面
為了更好地對蘇州泵站的站內進行合理有效維護，同時可以更好地提高泵站的效率，減少站內工作人員的工作強度，其泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。
蘇州泵站自動化系統目的
通過對泵站的有序控制，將泵站運行的設備、電力、水位等實時信息采集到中控室，進行遠程監控；并在局域網內計算機上進行瀏覽，使得管理人員對泵站操作情況做到有的放矢。
監控的參數有：
電力參數：AB相電壓、BC相電壓、功率因數、泵電流
泵參數：運行狀態、過載狀態。泵的啟動、停止等
水情況：水位、流量、累計流量等
視頻：攝像設備監控泵站水位和設施的安全防盜。

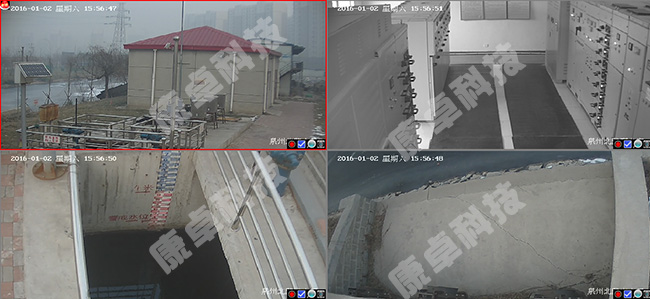

泵站自動化監控系統畫面
蘇州泵站自動化系統結構
站內的幾個主要組成部分通過網絡連接和串口通訊方式實現了各個系統的有機組合，并將各單元數據信息集中反映到中控室的微機監控系統的工控機之中，從而實現了對站內各個系統參數的監測和監控功能，真正使值班運行人員達到了一目了然的效果，很好地滿足了實際應用的需要。
同時監控系統設計通過網絡通訊方式，設立了一個WEB服務器和一個視頻服務器，辦公網內管理人員可以通過任意一臺計算機可以實時觀察到當前狀況并能查詢歷史數據和了解各操作中的主要工作過程，可以達到對站內的抽水任務的及時合理調度。
另外泵站計算機監控系統在設計和實施工程中充分考慮到各站需要，實現三級操作保護的功能，從而可以保證站內的異常處理和操作維護，同時有利于實現運行人員逐步適應新一代的計算機監控系統。
一、模擬屏監測系統：可以通過數碼管直觀顯示站內的主要工作狀態和各機組的重要參數顯示。
二、PLC監控系統：使用三菱、西門子等品牌系列PLC，實現對各泵站站內機組的各部分的參數的采集控制功能，自身可以獨立實現運行和控制目的。
三、圖象監視系統：其為獨立的視屏監視系統，可以對站內各主要場所進行實時監視，對站內安全管理起到了重要作用。
四、中心控制室監控系統：實現數據的遠程顯示和控制。
五、DLP監控系統：實現視頻圖像和監控系統的大屏幕顯示。
六、局域網辦公瀏覽系統：實現實時數據的網絡瀏覽系統。

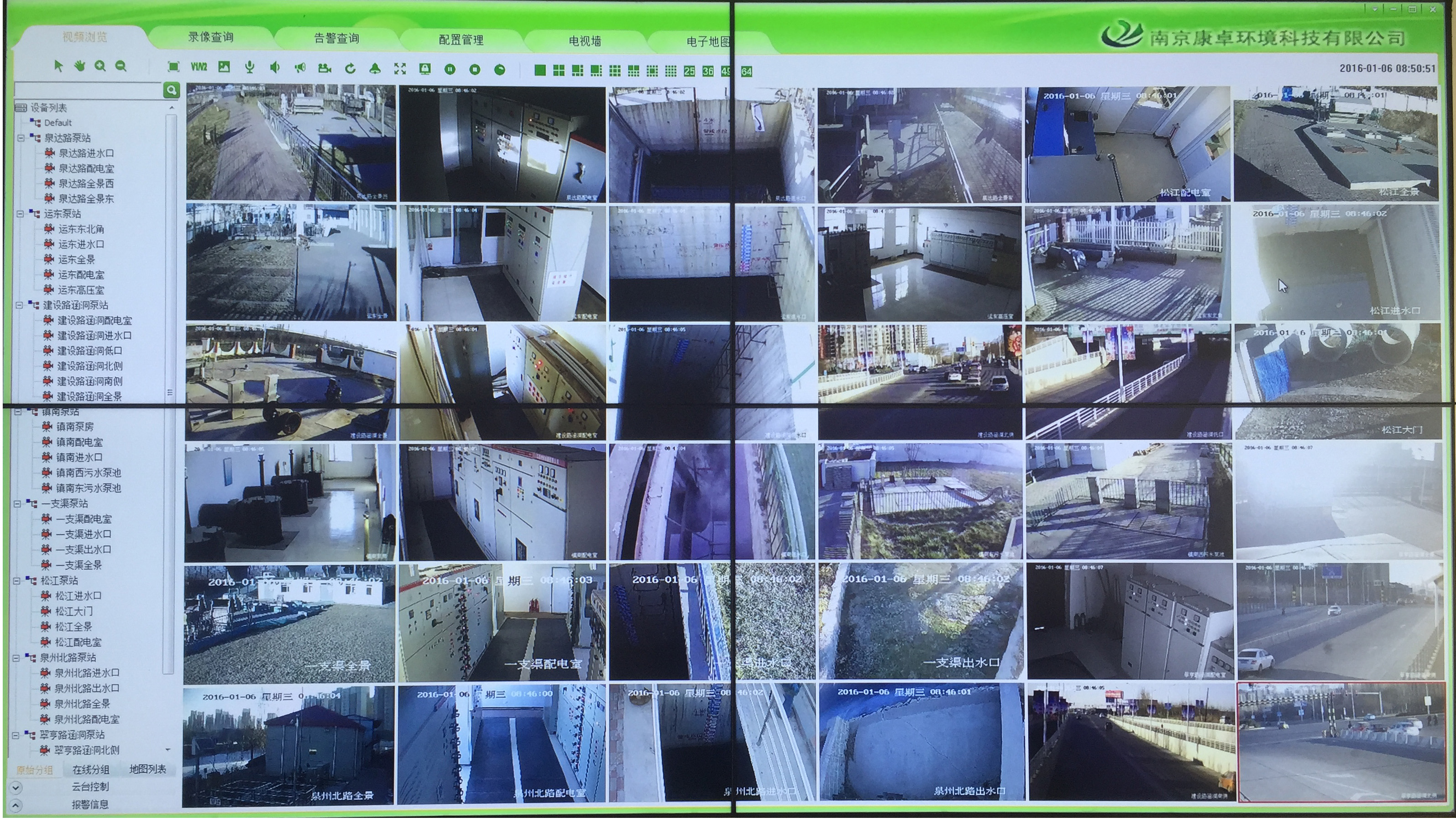

泵站自動化監控系統畫面內部
蘇州泵站自動化系統功能
1.數據的采集
通過泵站各個現場采集單元和智能裝置，依據各個不同的通訊規約，通過網絡和RS232通訊線將站內的數據實時地反映到計算機監控界面，再通過計算機在將各主要的電氣量和站內狀態直觀地反映到模擬屏上。
2.人機界面
通過各主要畫面的切換可以在計算機上很直觀的反映站內的工作情況，其畫面可以鏈接各種動態畫面，具有很強的可觀效果。
3.統計和計算功能
泵站對于排水量需要一個準確的數據，SmartPro系統通過本身具有的報表統計功能記錄每天每月每年的機組運行時間，同時通過軟件編程計算出日月年的累計排水量，并計算出站內的抽水效率，為站內的工作人員提供一個很有價值的參考數據。
4.控制功能
泵站計算機監控系統可以在微機上實現機組的開停機的自動控制，以及現地PLC控制單元的自動保護控制，主工控機將站內的各控制單元有機的結合，極大減輕了工作人員的勞動強度。
5.水位控制調節
泵站計算機監控系統可以通過與PLC的通訊連接，根據設定的水位參數閉環調節各水泵的啟停操作，可以很方便直觀地滿足運行人員的需要。
