水廠自動化系統
水廠自動化系統是由南京康卓環境科技有限公司（康卓科技）研發設計，系統適用于供水企業遠程控制管理水廠，水廠操作人員可以在水廠控制室遠程監控室內水池水位、進場流量、出廠流量、出廠壓力、水質等信息；遠程監測加壓泵組、配電設備及其他自動化設備的工作情況；可以遠程控制加壓泵的啟停。自來水公司調度中心工作人員及公司主管領導可以遠程監測各水廠的工作情況及水廠操作人員的操作情況。

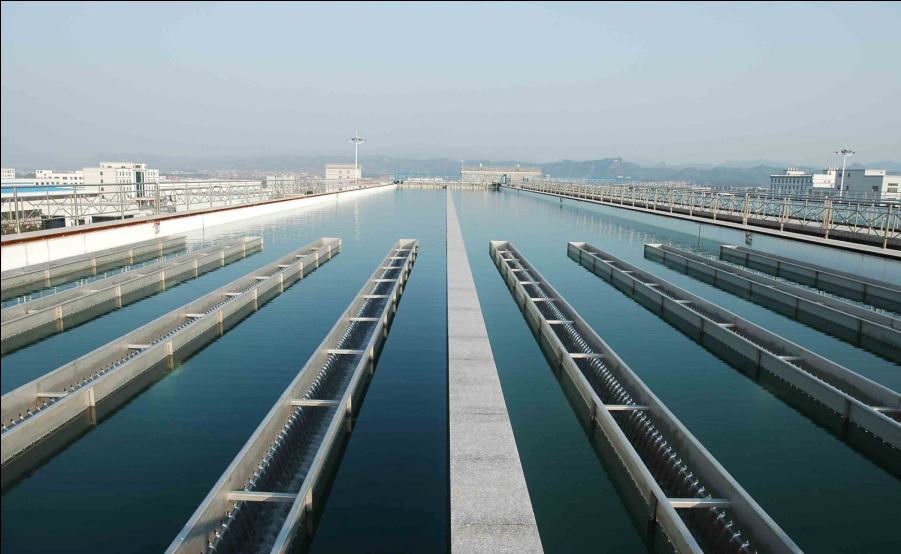

自來水廠
南京水廠自動化PLC控制柜成套設備
自來水廠的工藝特點是各工藝單元既相對獨立，同時各單元之間又存在一定的聯系。正因為各工藝單元相對獨立，因此通常將整個工藝按控制單元劃分，主要包括：取水泵房自動控制系統、送水泵房自動控制系統、加礬自動控制系統、加氯自動控制系統、格柵配水池控制系統、反應沉淀池控制系統、濾池氣水反沖洗控制系統、配電控制系統、水廠中央控制室自動化調度系統，這些工藝單元內設備相對集中。根據這些特點，自控系統較多采用PLC控制系統。

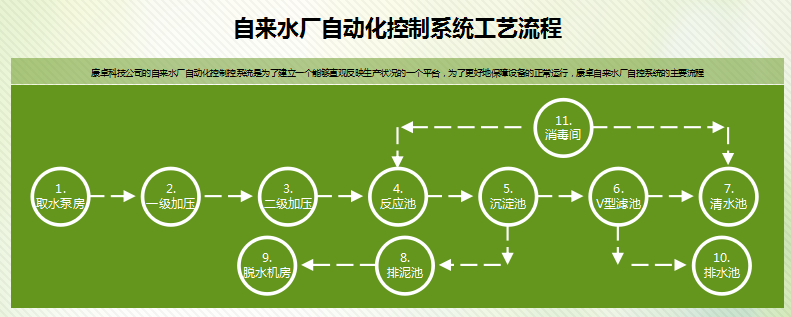

自來水廠自動化控制系統工藝流程圖
采用PLC控制系統的水廠自動化控制設計一般采用多主站加多從站結構，能夠較好的滿足國內水廠自動化的監控、保護要求?？刂泣c分布在水廠內不同的位置，采用就近控制原則，在設備集中區分別設置不同的PLC 站對該區域設備進行監控，再通過通訊網絡，各PLC 站之間進行數據通訊，實現整個水廠的自動化控制。在控制單元內，PLC 站實現對該單元內設備的自動控制。這樣的優點是使控制系統更加可靠，當某一控制單元發生故障時不會嚴重影響其它單元的自動運行，同時由于單元內控制設備、檢測儀表就近相連，減少了布線成本。

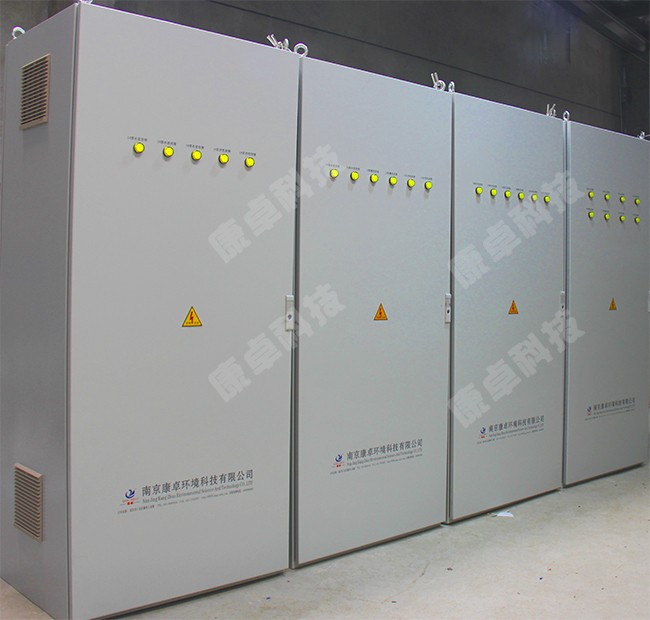

水廠PLC成套控制柜
一般根據土建設計，將水廠自動化控制系統按設備位置情況及功能進行組織，分為如下一些控制站點。
（1）中央控制室站點：對整個系統進行監控和調度，同時留有四遙（遙測、遙信、遙調、遙控）系統接口，與上層管理系統進行通訊。
（2）配電室控制站點：對高壓及低壓配電系統進行監控。
（3）取水泵房控制站點：取水泵、真空泵、潛污泵及軸流風機等進行監控。
（4）送水泵房控制站點：對送水泵、潛污泵等進行監控。
（5）格柵配水池控制站點：對快開排泥閥、格柵液位、格柵除污機、螺旋輸送機等進行監控。
（6）反應沉淀池控制站點：對快開排泥閥、刮泥機進行監控。
（7）濾池公共部分控制站點：對反沖洗公共部分（反沖洗泵、鼓風機、干燥機及相關閥門）進行監控。
（8）濾池控制站點：根據單格濾池數量進行配置，每格濾池一個，對單個濾池設備進行監控。
（9）加礬控制站點：對加礬、自動配礬系統進行監控。
（10）加氯控制站點：對加氯系統進行監控。
在實際工程當中，當控制站點較近時，可以將某些站點合在一起，根據功能及控制規模大小，有些站點可以設為從站或遠程站點。例如部分水廠自控系統中，根據實際情況，按照功能分為5 大塊：即取水泵房控制系統，加礬、加氯和格柵配水控制系統，濾池及反沖洗設備控制系統，送水泵及設備控制系統，中央控制室等。
水廠自動化系統
水廠自動化一站式解決方案
南京康卓是南京及周邊地區水廠自動化提供商，承接水廠自動化系統改造升級，通過采用現代化控制技術、先進的節能技術，實現水質凈化廠管理科學化、自動化、降低水質進化處理廠的能耗和生產成本。
