一、系統概述與需求
隨著數字化地進步，網絡化的普及，用戶對泵站管理的要求越來越高，遠程集中管理需求也越來越普及，泵站自動化控制系統解方案由南京康卓環境科技有限公司（康卓科技）設計施工。泵站集中管理一直是很多管理者比較“發難”的問題，究其原因存在以下幾點：
1.泵站分布不集中，分布比較分散；
2.站與站的距離遠，少則幾公里，多則幾十公里，離管理中心距離不一。
鑒于用戶使用互聯網第三方網絡資源，組建泵站集中監控系統。
康卓泵站集中管理系統是通過水泵控制柜對水泵的控制，現場各類傳感器對泵站內各類信號（液位、流量、硫化氫、設備運行狀態）的采集，利用PLC控制柜編程實現自動化控制，同時植入視頻監控、安防報警等安全防范系統，利用網絡技術，加予上位機系統實現計算機集中監控以及手機遠程監控的一套便捷高效的管理系統。結合多年康卓科技在泵站自動化的實踐經驗和利用日益精進的科學技術，我方開發的系統具備先進性、安全性、穩定性等特點。
二、系統原理與構架

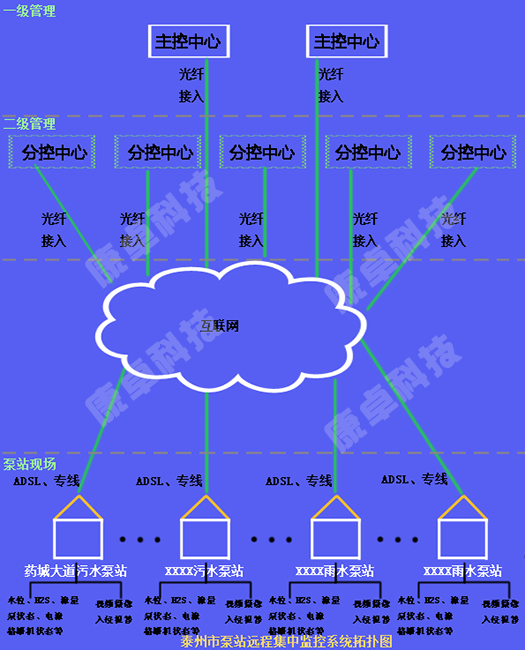

康卓泵站集中管理系統是康卓科技針對業主的切身需求，結合我方近年在“水處理”行業的經驗，有針對性的設計的一套系統，其原理如下圖：
泵站自動化控制系統由三個單元組成，分別是泵站現場的控制單元、信號傳輸?shù)木W(wǎng)絡單元以及中控室的監控單元。三個單元協調工作，缺一不可，共同實現集中監控系統。整套系統既有硬件部分也有軟件部分，本系統在硬件和軟件上設計較多可達16個泵站的容量，實際使用量根據用戶來定，保留較大的接口容量。
三、硬件部分
3.1信號采集部分
根據設計要求，監控中心需要對水泵的電流、設備正常工作狀態、水位、流量、硫化氫含量進行信號采集，這些信號由電流互感器、交流接觸器、熱繼電器、液位傳感器、流量計、硫化氫檢測儀等傳感器進行采集。如下圖：
3.2泵站PLC控制柜

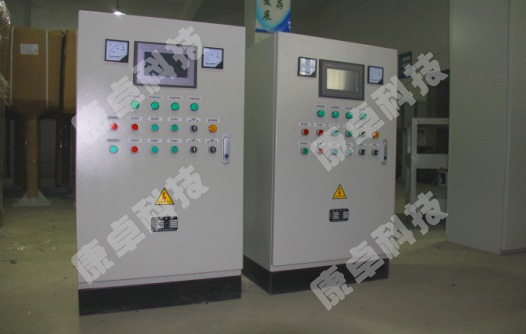

泵站PLC控制柜相當于整個系統的“大腦”，所有的處理事項均經過PLC控制柜，故其質量的優虐，產品的穩定是至關重要的。泵站PLC控制柜如圖：
泵站PLC控制柜

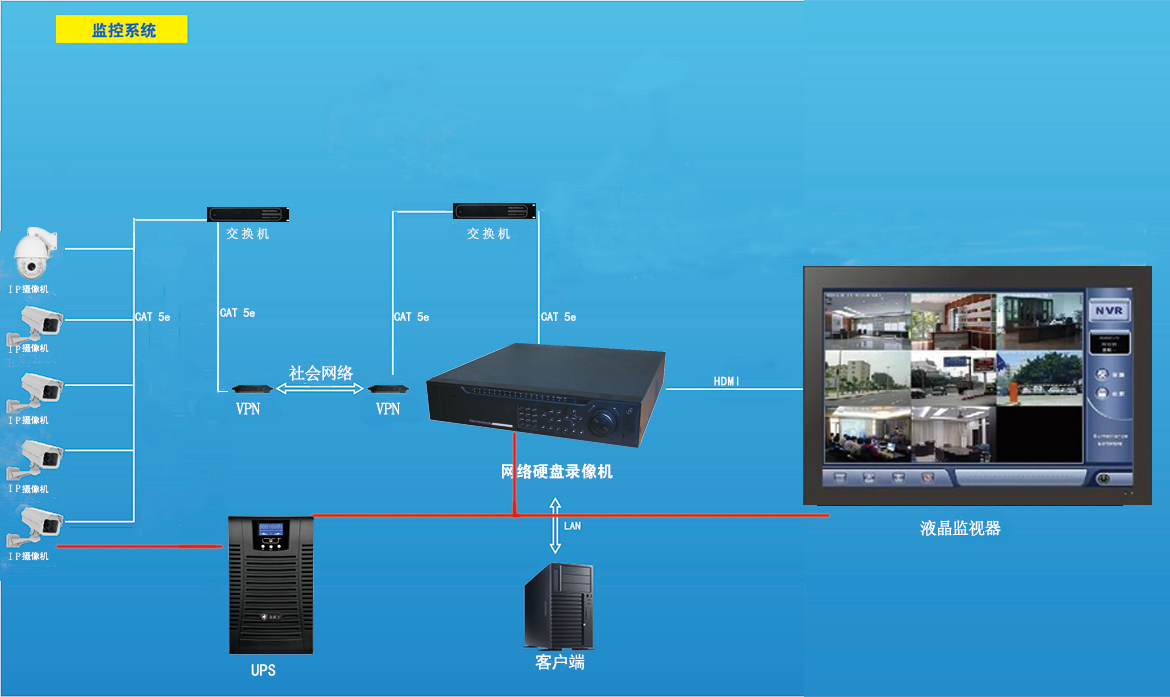

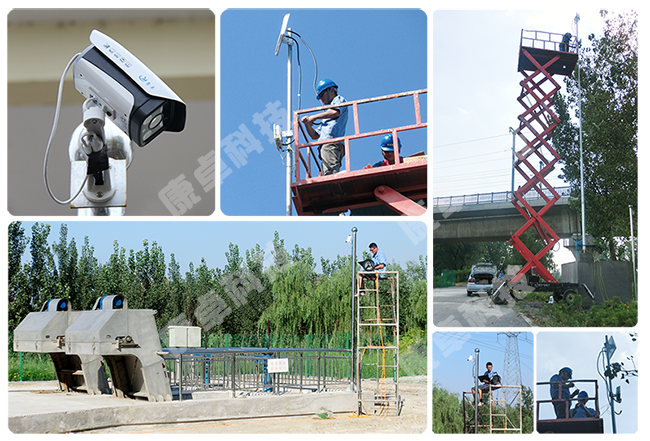

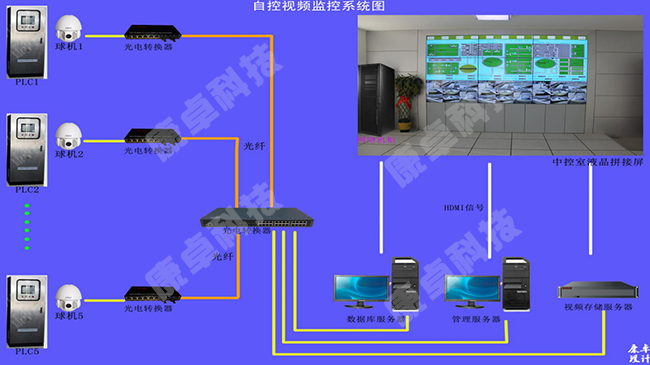

3.3視頻監控系統
在自動化上面康卓設計團隊根據市政排水所及水務集團的規模及工藝要求，結合多年來我司在市政雨水泵站和污水廠行業及多個泵站建設的成熟技術和豐富經驗上，我們?cè)O(shè)計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。
3.4中央控制室

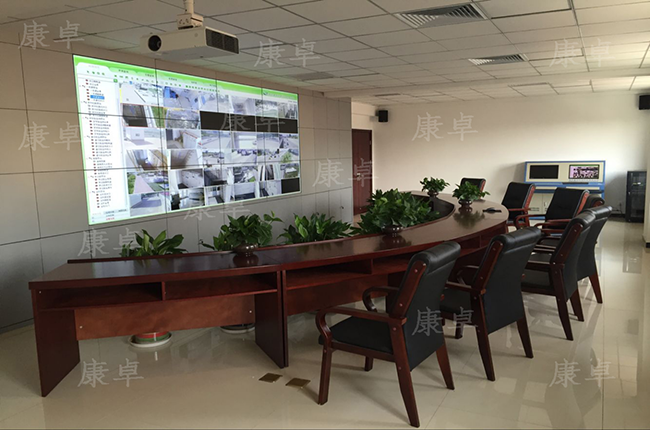

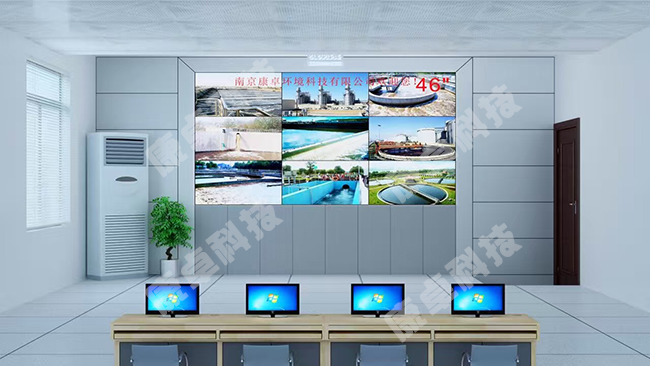

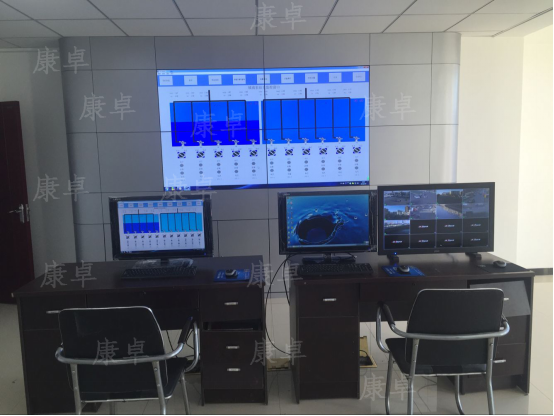

中央控制室是系統的監控中心，在中央控制室足不出戶，即可對所有泵站進行數據監測和控制管理。中控室配置專業的工控機，和一套3×4的液晶拼接屏。示意圖如下：
中央控制室
四、軟件部分
針對泵站自動化控制系統解決方案，康卓科技工程師將針對性進行軟件開發，上位機系統達到界面簡潔，逐層進入、循序漸進的效果，予方便用戶使用。在系統軟件上，用戶可以查看當前各個參數數值，也可以對現場的水泵進行控制，也可以對歷史數據進行查詢，存儲。

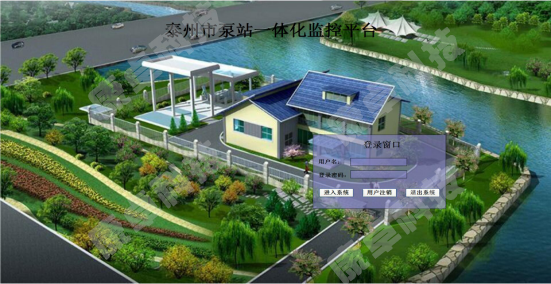

軟件進入界面如圖：

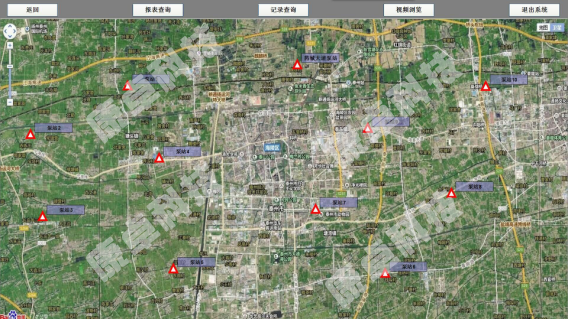

泵站選擇畫面如圖：

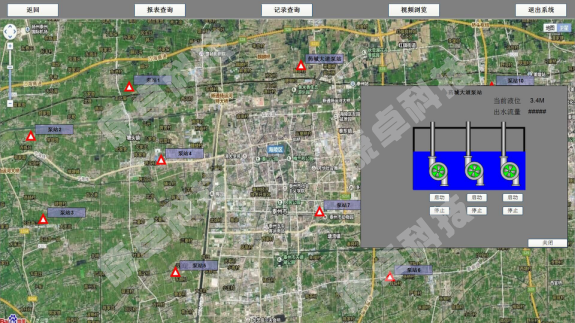

設備參數畫面如圖：
五、系統建成后的實現功能
5.1實時監測
一旦系統建成后，在中央控室可以通過電腦對各個泵站的重要數據進行實時監測，如：設備的狀態（運行、故障、停止）、電流大小、水位、流量，硫化氫含量。對以上數據進行查看，既了解實情也方便用戶管理。系統還支持手機遠程對以上數據進行監測，大大地提高了使用的便捷性。同時還可以對泵站現場進行視頻預覽、回放，水位實時視頻查看，泵站周圍環境視頻監控，大大提高了管理人員的工作效率。
5.2實時控制
系統不僅可以實時監測，還可以通過上位機系統或手機對各個泵站的水泵進行控制，如開啟或關閉水泵。也可以在監控中心對現場的球機進行控制，監控目的區域。
5.3數據存儲
系統的各項數據均自動保存，進行存儲并生成報表記錄，以備需時，用戶可以進行查詢，較大程度地方便用戶對各個溫泉井和溫泉使用者進行管理，如可以在報表里查詢水泵是否故障、開泵時間、開泵次數，視頻錄像回放等。
六、類似案例
康卓科技在泵站、污水處理廠和自來水廠自動化監控系統有較多點成功案例，康卓認真地對待每一個項目，給用戶提供較優的服務，也促進了自己的逐漸成長。近年來的類似案例如下：

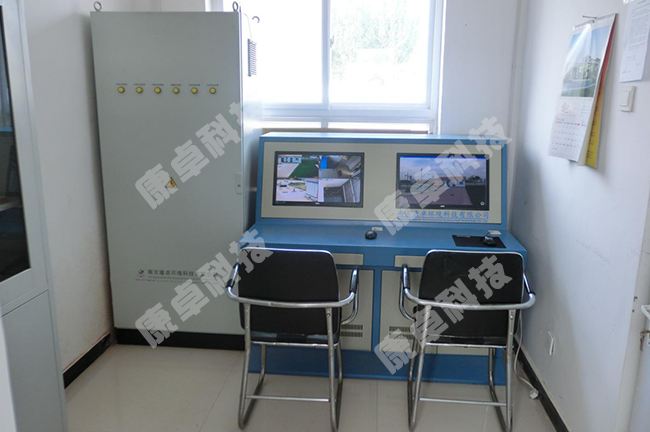

天津武清泵站遠程自控系統

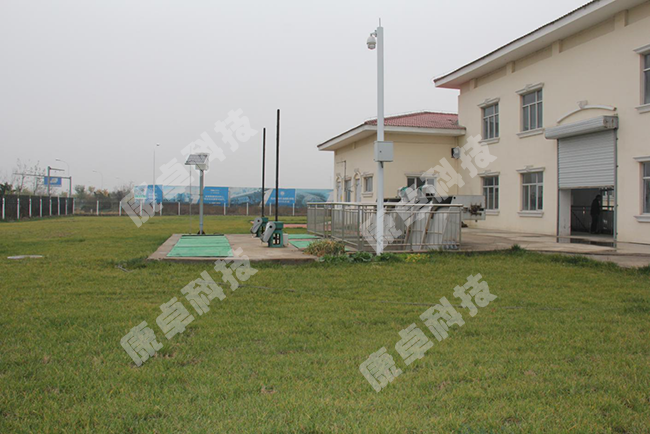

南京浦口區泵站自控系統

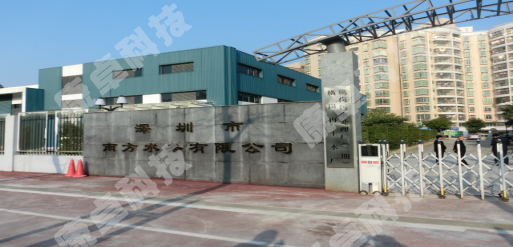

深圳南方水務自動化控制系統

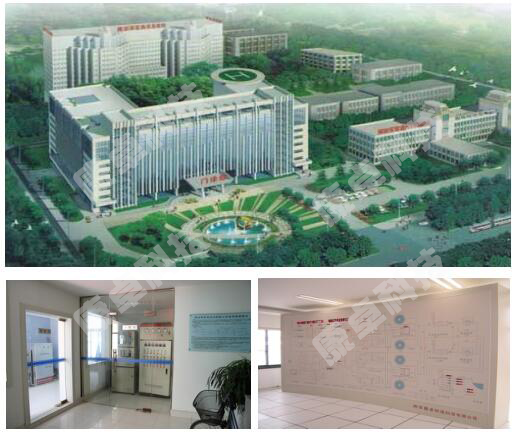

南京軍區總院泵站系統
