雨污水泵站監控系統解決方案
發布日期：2017-07-19 14:20 瀏覽次數：
雨污水泵站監控系統
隨著當前信息化平臺和大數據處理等關鍵技術的不斷衍生和推廣，應用信息化手段，可以達到雨污水泵站可視化、遠程化、科學化管理，節省人力物力的同時，還可以通過采集雨污水泵站流量數據進行分析，為城市整體化管理提供數據支持。為了保障泵站安全、穩定的運行、科學、準確的進行排水調度，較大限度自動化生產，合適安排人力值班資源，提升管理質量和管理效率，建立泵站無人值守自動化監控系統勢在必行。南京康卓環境科技有限公司（康卓科技）為雨污水泵站監控系統提供一站式解決方案。
雨污水泵站監控系統項目背景
項目名稱：泰州泵站集中監控管理系統
項目施工：南京康卓環境科技有限公司
隨著數字化地進步，網絡化的普及，用戶對泵站管理的要求越來越高，遠程集中管理需求也越來越普及。
康卓科技就泰州市藥城大道污水提升泵站集中監控作個系統設計，還望各位指導，提出寶貴建議。泵站集中管理一直是很多管理者比較“發難”的問題，究其原因存在以下幾點：
一、泵站分布不集中，分布比較分散；
二、站與站的距離遠，少則幾公里，多則幾十公里，離管理中心距離不一。鑒于用戶使用互聯網第三方網絡資源，組建泵站集中監控系統。
泰州市泵站集中管理系統是通過水泵控制柜對水泵的控制，現場各類傳感器對泵站內各類信號（液位、流量、硫化氫、設備運行狀態）的采集，利用PLC控制柜編程實現自動化控制，同時植入視頻監控、安防報警等安全防范系統，利用網絡技術，加予上位機系統實現計算機集中監控以及手機遠程監控的一套便捷高效的管理系統。結合多年康卓科技的實踐經驗和利用日益精進的科學技術，康卓科技開發的系統具備先進性、安全性、穩定性等特點。
雨污水泵站監控系統解決方法
2.1建立無人堅守泵站
建立無人堅守泵站，保證泵站數據實時進行傳輸，監控。

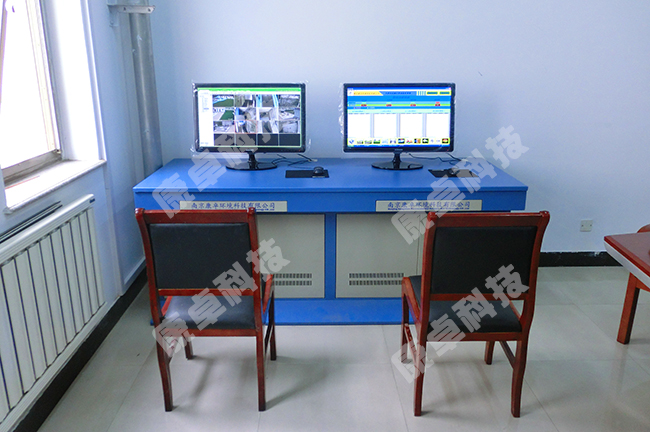

2.2 建立中央泵站監控室
在主辦公樓建設中央泵站監控室，通過設備監控系統，把設備運轉情況反饋中央泵站監控大屏上，泵站監控系統提供管理人員查詢，并且能夠發出異常提醒信息。泵站監控系統指導泵站正常運行。
2.3 建立泵站數據采集系統
建立泵站數據采集系統，通過光纖或者GPRS進行數據采集，采集泵站監控?cái)?shù)據，提供泵站監控系統原始數據。
2.4 建立專業巡檢團隊
建立泵站專業巡檢團隊，定期、不定期進行安全巡檢，保證泵站正常運行。
“雨污水泵站實時監控系統”建成后，可以實現泵站的自動化管理。
控制和遠程監控管理，系統建設目標如下：
監控中心可以對泵站的污水池，開關量，流量計等泵站設備進行實時監控。并建立視頻監控點，全景監控泵站內重要崗位及設備運行狀態。實現泵站自動化無人值守運行。
監控系統軟件支持瀏覽器查詢管理，軟件分權限查看，具有數據進行存儲，視頻存儲功能；每日泵站運行數據可支持查詢，瀏覽，統計分析，報表打印功能。
雨污水泵站監控系統組成
遠程監控系統包括：泵站遠程監控終端，計量測量裝備和視頻攝像裝備，泵站遠程監控系統（BS架構程序）。
3.1 泵站監控系統構成
3.1.1 數據信息管理系統
泵站數據通過采集監控系統，獲得后，將數據進行業務邏輯的方面的計算和轉換，同步生辰各種日?qǐng)?bào)、月報和其他查詢功能。
3.1.2 協同辦公系統
泵站實時監控系統的數據可以和辦公OA系統進行無縫對接，將數據同步傳輸給協同辦公系統，方便在不同系統中進行調用。
3.1.3 視頻監控系統
視頻在線實時監控，監控各個泵站的實時運行情況，先進時間掌握泵站內部視頻情況。
3.1.4 泵站數據實時采集系統
通過自動化設備，網絡傳輸技術，將泵站實時運行數據，進行采集匯總，傳輸?shù)街醒肟刂剖遥M(jìn)行業務分析和處理。

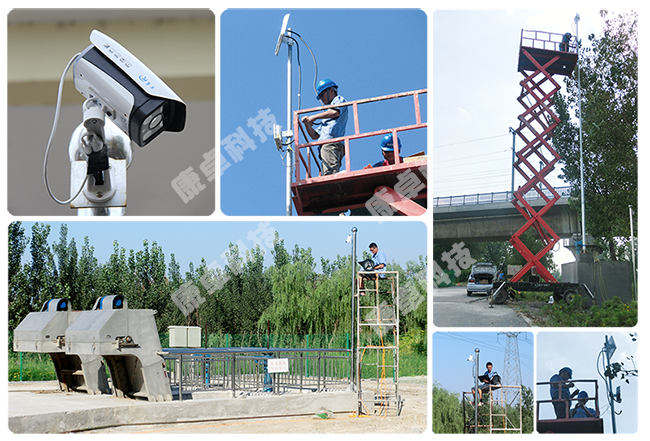

3.2 計量裝備和視頻裝備
泵站遠程監控終端，泵站內設立遠程監控終端，可以實時監控泵站開關量，流量計等數據，通過無線網絡或者光纖將泵站數據實時傳輸給數據中心。
通過架設在泵站內部和廠區的視頻探頭可以實時監控泵站內的生產映像，保證先進時間監控生產運行情況。
3.3 泵站遠程監控系統
通過桌面辦公電腦可以直接訪問到泵站遠程監控系統，可以實時查看泵站視頻，可以實時查詢泵站生產報表。
長遠規劃，隨著園區的泵站增加，為了方便管理，可以建立整個園區的泵站監控中心。
泵站遠程監控系統部分功能
管理功能：具有用戶管理、排污管理、巡檢管理、報修管理等功能。
采集功能：污水排放測設備可以采集各種污水流量計的流量數據；采集閥門的開關狀態。
控制功能：污水排放測控設備根據實際情況控制閥門的開關；可以遠程控制閥門的開關。
告警功能：污水排放測控設備在設定閥值后，可根據實際情況控制閥門開關量、流量計流量。出現異常情況時可以報警提示；也可以遠程告警。
查詢功能：監控管理系統軟件可以查詢歷史記錄；并提供實時查詢數據功能。
擴展功能：監控管理系統軟件具備良好的擴展功能，監控管理系統應具備和園區其他業務系統的接口預留功能。
雨污水泵站監控系統生產廠家
南京康卓環境科技有限公司為各大泵站提供泵站自動化控制系統、監控系統設計、施工。康卓污水泵站遠程監控系統的建立，解決了傳統泵站管理記錄靠手工操作的情況，正常情況下泵站處于自動模式運行，監控中心大屏監視器可以實現多畫面監控顯示，監控中心可以實時顯示每個泵站的視頻圖像與詳細的數據，泵站控制和管理形成了區域化的網絡，達到了減員增效和提高管理水平的目的。
