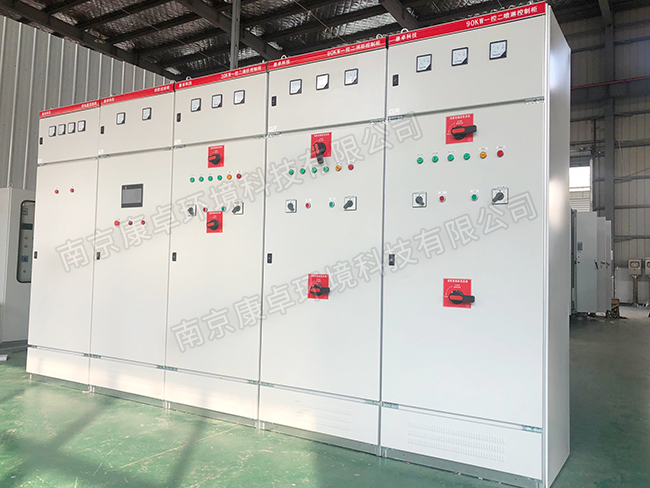

消防水泵變頻控制柜
康卓消防泵控制柜是按照國家消防標準GBJ16—87《建筑設計防火規范》及GB50045-95《高層民用建筑設計防水規范》設計和生產，專用于高低層工業、民用建筑消防、噴淋、水幕、雨淋、消防管網穩壓、增壓等給水泵的控制，可滿足用戶對各種不同消防泵的控制。
控制電機功率范圍15-90KW。
供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ
適用電機：一般鼠籠型異步電機
起動頻率：可作頻繁起動，建議每小時不超過20次
防護等級：IP41或IP20

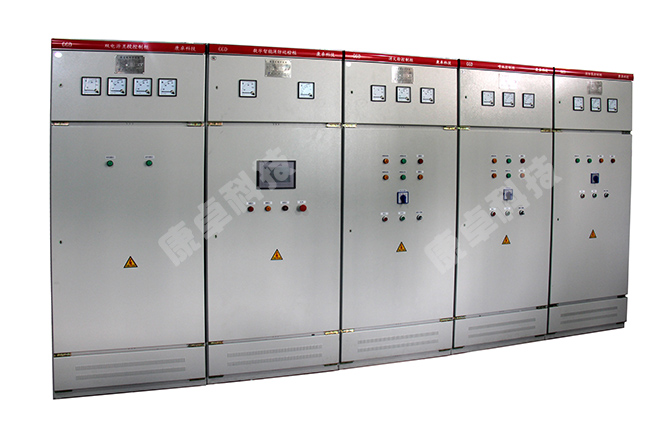

消防水泵控制柜
消防水泵變頻控制柜電氣元件布局、安裝
對大截面導線轉彎半徑的考慮，對強弱電元件之間的距離放置，對發熱元件的方向布置，易產生干擾源元件之間的布置等等。這些都是元件布局時必須綜合考慮的問題。
1、電氣設備應有足夠的電氣間隙及爬電距離以保證設備安全可靠的工作。
2、電氣元件及其組裝板的安裝結構應盡量考慮進行正面拆裝。
3、各電器元件應能單獨拆裝更換，而不影響其他元件及導線束的固定。
4、發熱元件宜安裝在散熱良好的地方，兩個發熱元件之間的連線應采用耐熱導線或裸銅線套瓷管。
5、熔斷器安裝位置及相互間距離應便于熔體的更換。
6、不同電壓等級的熔斷器要分開布置，不能交錯混合排列。
7、強弱電端子應分開布置；當有困難時，應有明顯標志并設空端子隔開或設加強絕緣的隔板。端子應有序號，端子排應便于更換且接線方便。
8、有防震要求的電器應增加減震裝置，其緊固螺栓應采取防松措施。
9、緊固件應采用鍍鋅制品，螺栓規格應選配適當，電器的固定應牢固、平穩。
10、導軌切割應用專用的導軌切割機。
11、線槽應平整、無扭曲變形，內壁應光滑、無毛刺。
12、線槽的連接應連續無間斷，每節線槽的固定點不應少于兩個，在轉角、分支處和端部均應有固定點。
13、線槽敷設應平直整齊，水平或垂直允許偏差為其長度的2‰，全長允許偏差為2mm。并列安裝時，槽蓋應便于開啟。
14、斷路器、接觸器、熱繼電器、中間繼電器等元件的接線端子與線槽直線距離宜為30mm， 連接元件的銅接頭過長時，應適當放寬元件與線槽間的距離。
15、用于連接電柜進線的開關或熔座的排版位置要考慮進線的轉彎半徑距離。
消防水泵變頻控制柜接線要求
接線首先就是要保證導線的截面能夠承載正常的工作電流，同時要考慮到由于柜內元件的損耗發熱，使得溫度要比柜外高的特點留足余量。
1、配電板絕緣導線的較小截面積應為1.0m㎡。配電板面板等活動部分的過渡導線，應有足夠的可繞性。
2、連接導線的絕緣應是耐潮、耐霉及阻燃的，其絕緣電壓等級為：線路工作電壓小于或等于100V時，絕緣電壓等級應大于或等于250V；線路工作電壓大于100V小于或等于450V時，絕緣電壓等級應大于或等于500V。
3、導線應嚴格按照圖紙，正確地接到指定的接線柱上。
4、接線應排列整齊、清晰、美觀，導線絕緣良好、無損傷。
5、引入柜內的電纜應排列整齊、編號清晰、避免交叉，并應固定牢固，不得使所接的端子排受到機械力。
6、主電路導線頭、尾端部及中間一律用彩色塑套管進行標示（黃、綠、紅）。
7、剝除導線絕緣應采用專用剝線工具，不得損傷線芯，也不得損傷未剝除的絕緣，切口應平整。
8、導線與電器元件間采用螺栓連接、插接、焊接或壓接等，均應牢固可靠。
9、每個電器元件的接點較多允許接2 根線。
10、每個端子排的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。
11、端子排等集中布置的元件的短接線不應進入線槽，以方便檢查和節省線槽排線空間。
12、柜內電路導線較大允許載流量見表A。
13、母線與電器連接時，接觸面應符合現行國家標準《電氣裝置安裝工程母線裝置施工及驗收規范》的有關規定。連接處不同相的母線較小電氣間隙見表B。
消防水泵變頻控制柜接地要求
1、柜內元件的接地干線應專門布放，如果采用并聯方式將可能因?yàn)槟骋徊Ⅻc(diǎn)短路而產生危險。接地干線截面應與主電源相線截面相同或小一級，但不應小于4m㎡。
2、接地裝置的接觸面均須光潔平貼，保證良好接觸，并應有防止松動和生銹的措施。
3、配電板都應有可靠接地裝置，裝有電器元件的面板與構架之間，以及構架與底座之間，應可靠接地。
4、電壓互感器和電流互感器的次極繞組應單獨可靠接地，接地處應設有耐久的接地標記；保護接地不應與工作接地共用接地線和接地螺釘。
5、在蓋板、門、遮板和類似部件上面，如果沒有安裝電器設備，通常的金屬螺釘連接和金屬鉸鏈連接被認為足以保證電路的連續性。
6、裝有電器的可開啟的門，應以裸銅軟線與接地的金屬構架可靠地連接。
7、柜門與柜體的柔性接地導體使用鍍鋅屏蔽帶。端頭處理使用O型銅接頭壓接，不得直接將屏蔽帶穿孔固定。
8、保護及工作接地的接地接線柱螺紋的直徑應不小于6mm。專用接地接線柱或接地板的導電能力，至少應相當于專用接地導體的導電能力，且有足夠的機械強度。
9、所有接地裝置的緊固應牢靠，并均應設有彈簧墊圈或鎖緊螺母，以防松動。
10、柜內所有需接地元件的接地柱要單獨用接地線接到接地體。元件間的接地線不得采用跨接方式連接。
消防水泵變頻控制柜廠家
消防水泵變頻控制柜廠家優選康卓科技，康卓專業為客戶提供各種類型的：消防控制柜、水泵控制柜、變頻柜、變頻調速柜、變頻控制柜、變頻節能柜設計制作和控制柜價格咨詢。作為老牌的消防水泵控制柜成套廠家，康卓科技設計的消防變頻柜性價比高，質量好！作為變頻控制柜的供應商，康卓集非標變頻控制柜電路設計、電柜組裝、現場安裝、參數調試為一體，為用戶提供全方位服務。
