城市排水泵站自動化遠程監控系統解決方案
發布日期：2017-11-25 10:05 瀏覽次數：
泵站自動化遠程監控系統的實現，能夠更加科學、合理的安排泵站地運行，除了日常排污管理，還可提高市區防汛排水的工作效率，保障防汛安全。從現實出發，可以由目前泵站“少人值守 ”向“無人值守”過渡；從宏觀上看，可實現傳統水務向現代化智慧水務、向人水和諧、向科學發展的轉化，康卓無人值守泵站遠程監控系統因此也必將為經濟社會發展提供可靠的基礎水信 息支撐和保障。
1、城市排水泵站遠程監控的設計原則
1.1保持先進性與實用性
保持系統在技術上的先進性，系統配置和設備選型符合計算機發展迅速的特點，充分利用計算機與自動化領域的先進技術，使系統達到當前的國內先進水平。系統的操作界面要求完備并簡潔 友好，符合管理人員的操作習慣，并能提供實時、有效、準確的數據信息。
1.2保持可靠性與實時性
在設計上著重考慮系統的可靠性與穩定性。排水泵站在汛期起著關鍵作用，為了能夠完成對泵站的實時監控的需要，系統必須保持高可靠性與穩定性，因此設計采用高可靠性、高性能、技術 成熟的工業級產品部件，并使用成熟先進的技術，來保證MTTF(平均無故障時間)的長度。
1.3開放性與可擴展性
具有開放的接口和靈活定制的功能，除此之外系統需要具備強大的擴展能力，可以很方便地掛接其他舊有系統和新開發的系統，并能與這些系統很好地融合，實現數據共享，適應功能的增加 和規模的擴充。
1.4安全性
由于系統設計需要遠程監控且需要大量數據傳輸，網絡安全與數據安全尤為重要。設置防火墻，防止網絡入侵攻擊，對病毒實時監控報警，對數據進行加密處理尤為必要。設置管理權限安全 體系，防止數據泄密也是保證網絡安全及數據安全的重要手段。
康卓工程師現場安裝調試
2、泵站監控系統的組成結構及要求
2.1泵站監控系統的組成結構
泵站監控系統各子系統的組成技術與功能簡述如下。
(1)網絡通訊系統：系統采用VPN網絡，采用虛擬局域網技術組建各泵站與監控中心間的網絡，將各污(雨)水泵站和監控中心組成一個局域網。
(2)工業控制系統：泵站工業控制系統由下位機(PLC系統)和上位機(工況監控計算機)及網絡系統等構成。下位機選用施耐德PremiumPLC，采集儀表系統的測量參數、各工藝設備的狀態參數， 并接收觸摸屏及上位機的控制命令，實現對各工藝設備的自動控制和遠程遙控。上位機可接收下位機傳送上來的各儀表測量信號和設備狀態信號及操作員的控制命令，通過設定的程序運行， 向下位機發送各控制命令。
(3)儀表系統：污水泵站內的儀表系統主要由集水池內的液位檢測儀表、出水總管上的壓力檢測儀表和配電系統中的各電量參數檢測儀表等構成。
(4)圖像監控系統：泵站圖像監控系統由攝像部分、網絡傳輸部分監控中心數字視頻管理系統構成。
2.2控制要求
實現泵站現場工藝操作單元的全自動控制，并可實現兩極控制中心遠程控制。實現各水泵較優運行。
2.2.1泵站主要受控設備
各水泵的控制裝置均需設有手動、自動、遠控三種控制方式，可實現控制柜上的本地手動控制、PLC系統的自動控制、分控(主控)中心遠程控制(遠控)。
2.2.2泵的運行控制
(1)運行泵機的選擇：為保證整個泵機組的運行壽命，在泵機運行的過程中，要保證每臺泵機的運行時間大致相同，不使單臺泵機長時間運行。
(2)控制方式：手動、自動、遠控。
(3)水泵的特殊控制當系統檢測到有下列情況之一的，進行強制性啟停泵：水池水位低于下限時，停止所有水泵；系統檢測到水泵有過熱、過載、過壓、缺相或變頻故障時，停止發生故障的泵 ，啟動其他的泵，并發出報警信號，以免發生重大事故。
2.2.3格柵機控制
格柵機的運行應由PLC設定時間控制，即在PLC內部設定一時間周期(時間周期觸摸屏及遠控可自行設定修改)，根據該時間周期，格柵機定時進行清渣。計時器重新開始計時，并等待下一個時 間周期。
2.2.4電動閥門控制
在任何操作模式下，電動閥門必須都可開、關、?？刂啤?/div>
2.2.5啟閉機控制
根據集水池的水位開或關啟閉機，控制污水流量?？梢允謩?dòng)、觸摸屏控制、分控(主控)中心控制電動閥門的開、關、停。同時在自動操作模式下也可進行遠控。
2.2.6通訊故障控制
當PLC系統與中央監控通訊中斷時，PLC系統自動轉為本地自動控制，確保泵站控制系統無人狀態下的正常運行。
3、監控系統軟件實現
(1)數據管理：包括數據采集、處理、顯示、存儲、查詢及報表生成、打印等功能，動態提供任意時段泵站設備的運行情況。
(2)操作與監控：通過監控界面，動態顯示各設備的運行參數和工作狀態，也可以設置控制參數，進行實時控制與調節。
(3)事故報警：被監測參數越限時，或控制設備發出故障信號或失去控制時，系統會自動報警顯示、打印輸出，同時形成記錄文件，報警據自動存儲以備事后分析。
(4)趨勢記錄：根據所選日期和時間段，動態顯示任意時間內的趨勢曲線，便于操作人員和警戒線對照，及時對將要出現的故障進行處理。
(5)安全管理：管理授權用戶的登錄，設置不同的操作權限，保證了系統的保密性和安全性。
(6)共享接口：利用通信協議組件與生產調度自動化系統、信息管理系統聯接，實現統一的企業管理信息化平臺。

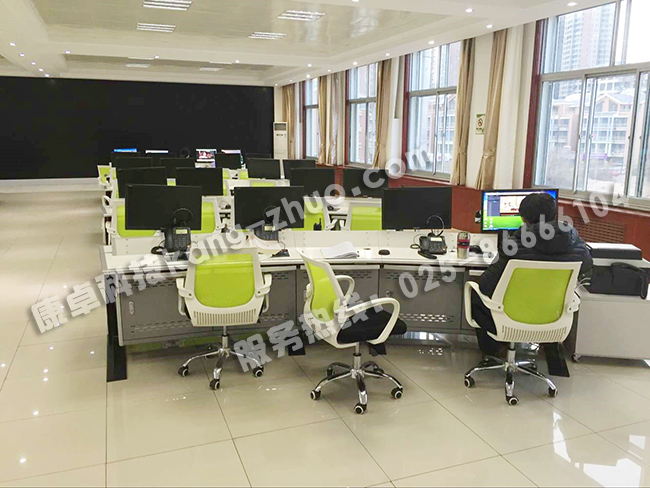

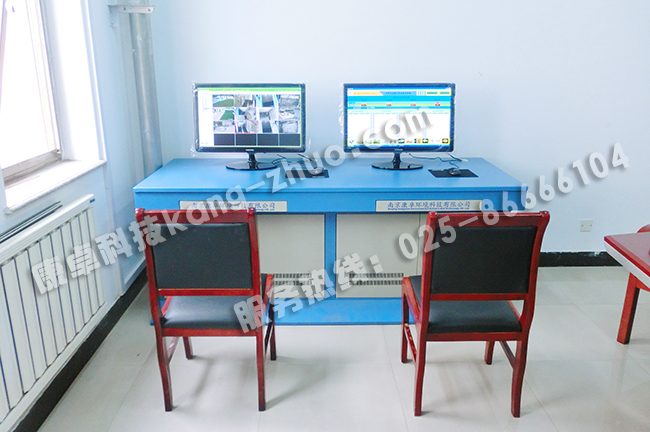

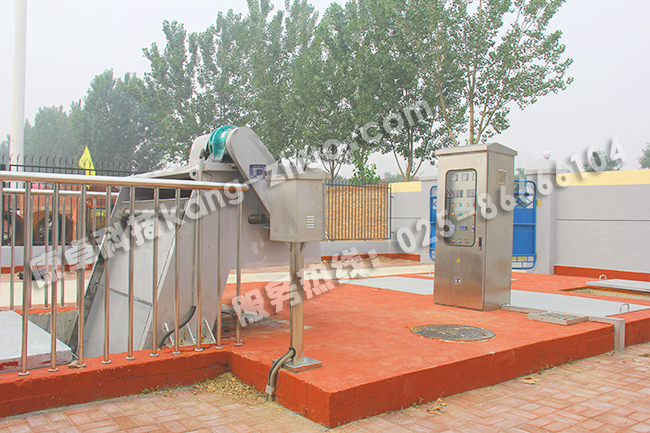

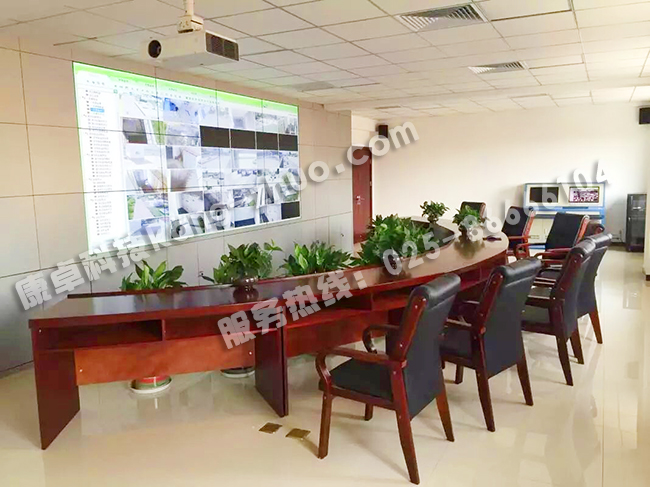

康卓泵站自動化項目現場實拍
康卓泵站遠程控制系統解決方案
我國的大城市中的各級雨污水泵站存在數量多、分布范圍廣等問題，以往采用人工對各級泵站進行控制管理的方法，存在效率低下、安全性差、成本高等缺點，已經遠遠不能滿足城市發展的 需要?？底靠萍奸_發的泵站自動化遠程控制系統能實現實時監控、系統調度、科學化管理，解決泵站一線職工不足的矛盾，提高泵站管理的自動化、信息化水平，是泵站運行管理急待解決的 重要任務?；谏鲜鲈颍O(shè)計實現泵站自動化遠程監測系統勢在必行。

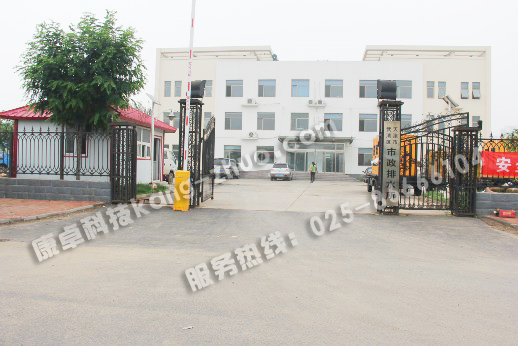

康卓泵站自動化監控系統在天津市政排水所應用
