污水處理自控系統,污水處理廠監控系統解決方案

發布日期：2018-07-05 15:24 瀏覽次數：

隨著數字化地進步，網絡化的普及，用戶對生產管理的要求越來越高，生產全自動化也越來越普及。

污水處理自控系統方案是南京康卓環境科技有限公司工程師就污水處理廠升級改造工程做自控系統設計，針對該系統點數較多且為擴建工程的特點，在系統架構設計及現場施工考量方面要充分考慮與原系統的兼容性及相關排水，機械，土建，電氣專業的配合問題。

系統原理與構架

污水處理廠升級改造工程是康卓科技針對業主的切身需求，結合康卓科技近年在“水處理”行業的經驗，有針對性的設計的一套系統，本套系統由三個單元組成，分別是泵站現場的控制單元、信號傳輸?shù)木W(wǎng)絡單元以及中控室的監控單元。三個單元協調工作，缺一不可，共同實現集中監控系統。

硬件部分

1廠區PLC控制柜

廠區PLC控制柜相當于整個系統的“大腦”，所有的處理事項均經過PLC控制柜，故其質量的優虐，產品的穩定是至關重要的。PLC控制柜如圖：

PLC控制柜

1.1 柜內主要元器件及其性能指標

1.2不間斷電源

為了保障系統安全、穩定、高效、有序的運行，本方案設置不間斷電源，避免設備收到不穩定電壓、諧波干擾、突然斷電等因素對設備造成不可逆轉的損壞。保證設備在斷電情況下工作時間達1小時。本方案選擇的不間斷電源品牌：SANTAK，設備型號：C3KS。

產品特點：

1. 存量廣，安全可靠

市場上暢銷，存量廣的在線式UPS, 30 年經驗積累

完善搭配中國電力環境

超寬輸入電壓頻率范圍，適應苛刻的電力環境

成熟的數字化控制技術，強壯的功率半導體器件，三重軟硬件

保護，更加安全可靠

2. 綠色功率設計，節能環保

輸出功因較高可達0.9，提供更多能量

高效率電氣設計，在線模式下效率高達90%，節省運行費用

減少更多排放

綠色環保，符合歐盟環保指令的各項要求

3. 智能人性設計，靈活易擴展

電池易配置，可滿足不同放電時間要求

智能實時電池監測，電池狀態盡在掌握

多種選配件，靈活適應不同需求無論是環境惡劣的高海拔地區

技術參數：

容量：3000VA

輸入諧波失真：小于10%非線性滿載

輸入電壓：110-300VAC

輸出諧波失真：小于4%線性負載，小于7%非線性負載

輸出電壓：220VAC

噪聲：小于50dB

通訊：RS232

中央控制室是系統的監控中心，在中央控制室足不出戶，即可對所有儀表及設備數據進行監測和控制管理。中控室配置專業的工控機及數據服務器。

軟件部分

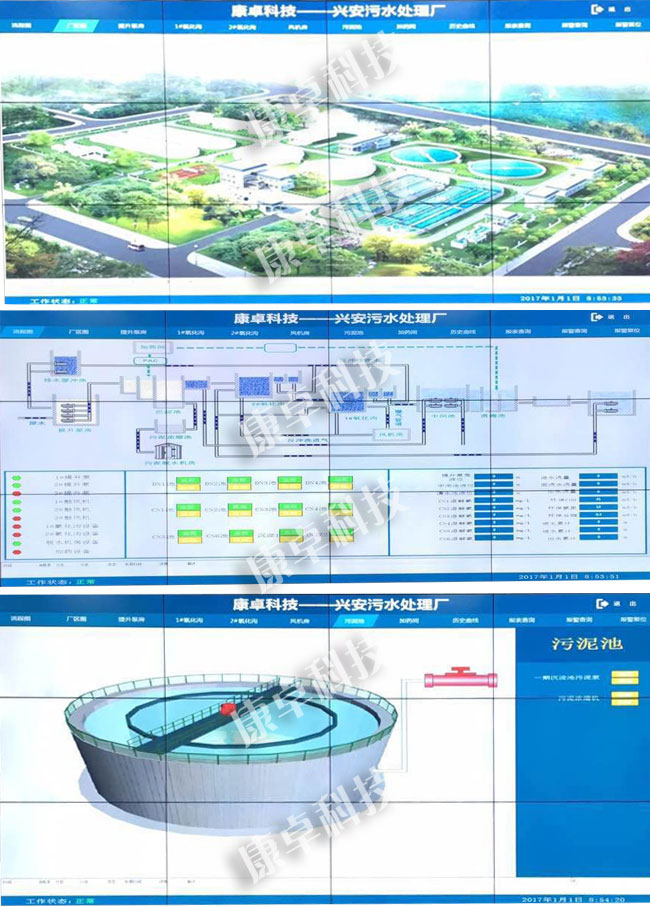

針對本方案，康卓科技自控工程師將針對性進行軟件開發，上位機系統達到界面簡潔，逐層進入、循序漸進的效果，予方便用戶使用。在系統軟件上，用戶可以查看當前各個參數數值，也可以對現場的設備進行控制，也可以對歷史數據進行查詢，存儲以及查看相關數據的歷史曲線等功能?？底靠萍棘F(xiàn)有工程上位機畫面在“類似案例”中有展示。

南京康卓環境科技有限公司是一家專業從事環保自動化發展的高新技術型企業，位于風景秀麗，氣候宜人的六朝古都南京市六合區雄州工業園內，地理位置優越，交通便利。公司自成立以來與多家211、985高等院校及科研院所強強聯手，精誠合作，共同研發產品，開拓市場，已形成集研發、制造、經營為一體的綜合型企業?，F(xiàn)已通過ISO9001質量體系認證和中國國家強制性產品認證證書（3C認證），擁有多項發明專利。公司常年提供污水處理廠和泵站自動化控制系統；自來水廠工藝控制系統以及工業DCS自動化系統的工程設計、編程、系統集成和現場施工安裝調試，為客戶提供完善的工程技術解決方案等服務，讓客戶全程無憂。

售后服務承諾

康卓科技提供售后技術支持公司設立了售后服務部專責用戶服務，為用戶提供售前、售中的技術咨詢，售后的指導安裝、調試、維護與現場的技術培訓服務，解決用戶提出的問題，收集用戶意見等。若用戶對設備有改造、擴容等要求時，我公司將及時、準確地予以支持。
