山東寨里污水處理廠智能PLC控制柜、中控系統、儀器儀表及視頻監控系統
發布日期：2022-02-10 11:04 瀏覽次數：
項目名稱：山東寨里污水處理廠工程電氣項目
生產廠家：南京康卓環境科技有限公司
項目供貨：山東寨里污水處理廠設備控制柜、智能PLC控制柜、中控系統、儀器儀表、視頻監控系統

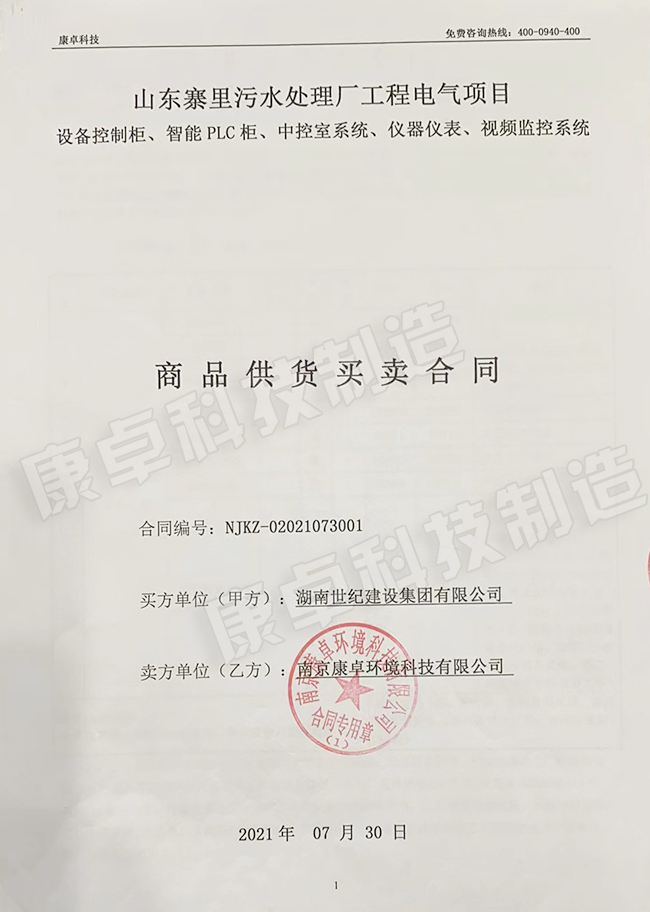

山東寨里污水處理廠工程電氣項目合同

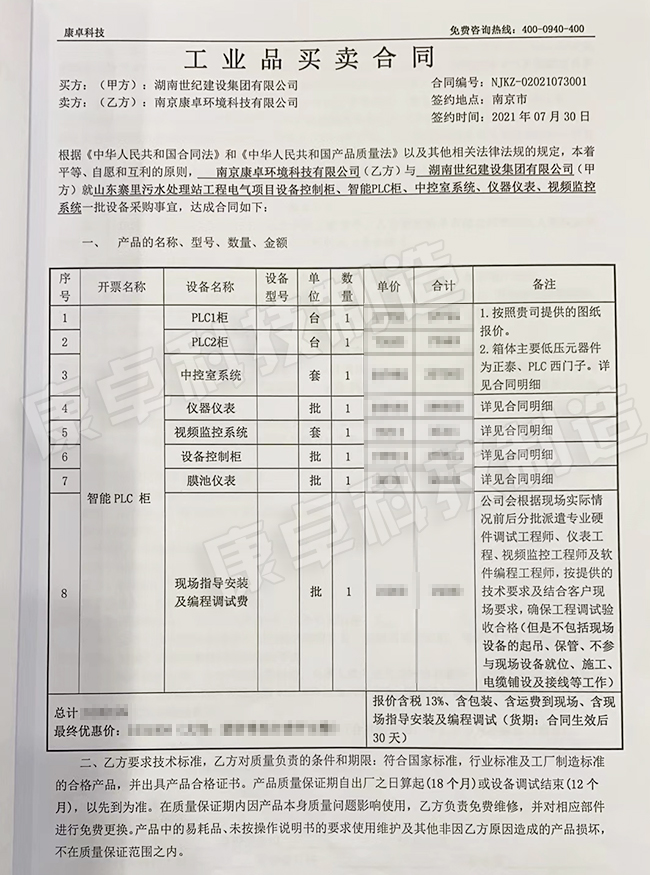

山東寨里污水處理廠工程電氣項目清單
一、系統設計
山東寨里污水處理廠自動控制系統是由康卓科技設計、電氣設備制造并提供現場安裝調試服務，為了保證污水處理工藝流程， 能適應進廠水水質的變化， 確保水處理工藝過程安全、可靠、穩定、高效地運行，使出廠水達到國家排放水質的要求；同時降水處理成本，減輕勞動強度，改善操作環境， 促進技術進步， 發揮通信網絡技術的優勢，實現資源共享， 以提高生產效率及管理水平，山東寨里污水處理廠引入了計算機自動控制系統。
山東寨里污水處理廠自動控制系統方案是康卓科技自控工程師在充分考慮了污水處理工藝要求、自動化水平檔次等多種要求基礎上，按照先進、可靠、經濟、實用、新穎的原則， 設計出具有較高自動化控制水平的現代化污水廠。在山東寨里污水處理廠自控系統中，既考慮操作、管理水平的先進性，使用的靈活性和生產維護簡便性，同時也考慮到新技術應用的合理性、經濟性和遠期充分復合的擴展性。在滿足生產管理要求的前提下，盡可能節約和保護投資， 以獲得良好的技術經濟指標， 這是本設計方案的宗旨。
工程處理工藝過程特點及對自控系統的要求， 采用了分布式自動控制系統。該控制系統， 將充分體現計算機網絡自動控制系統的技術和自動化管理水平。
二、設計范圍
寨里污水處理站及配套管網工程的自動控制系統、在線儀表檢測系統。
三、設計原則
1)根據工藝流程和設備運行要求設置自動控制和自動調節裝置； 配置液位、流量、溫度壓力、水質分析、電量檢測儀表，采集工藝過程參數及設備運行、控制狀態信號、進行數據的傳送和顯示，完成 污水廠處理工藝過程的自動控制。
2) 采用集中管理， 分散控制和就地控制相結合的分布式智能監測、控制方式。
3) 建立中央監控系統， 設置中央控制室， 通過光纖工業以太網來實現整個水廠的實時監控和設備運行管理。
4) 在污水廠的脫水機房及膜池控制室設置兩座 PLC控制站。
通過工業以太網與中央監控系統通信，通過I / 0與現場設備連接， 一起實現三級控制系統?？刂品绞剑?/div>
手動方式： 通過就地控制箱或MCC柜上的按鈕實現對設備的啟／停操作。自動方式： 又分人工模式和自動模式。
A、人工模式： 即遠程手動控制方式。操作人員通過PLC現場控制站操作面板來控制現場設備。
B、自動摸式： 設備的運行完全由各PLC現場控制站控制， 根據污水廠工藝流程的狀況及工藝過程檢測參數， 通過事先編制的控制程序自動完成設備的啟／停操作， 而不需要人工干預。
三種方式的控制級別由高到低為： 現場手動、遠程手動、自動控制。
5)中央控制室采用C/ S (客戶機／服務器）結構型式的計算機網絡， 顯示設備采用監控計算機， 直觀顯示工藝處理流程。
6) 各現場控制站與現場設備及儀表之間采用I / 0連接控制。
四、自動控制系統配置方案
山東寨里污水處理廠的自動化控制系統，由管理控制層、現場控制層、現場設備層三級計算機分布式智 能控制系統組成。
設置在綜合樓中央控制室的管理控制層與設置在現場的現場控制層 (PLC現場控制站）的通信網絡為有線通訊網， 在管理控制層可以直接對現場設備進行管理和操作。
五、系統組成
山東寨里污水處理廠中央控制系統在中控室通過有線通訊與現場PLC控制站通信聯絡， 對全廠進行集中管理、監控； 現場PLC控制站通過電纜直接連接現場設備、檢側儀表， 對現場設備狀態信號、電量信號、儀表信號進行采樣及控制。當廠級監控管理系統或現場總線發生故障， 而導致通信中斷時， 各PLC現場控制單元仍然能夠獨立有效地工作， 以確保系統的可靠運行通過以上配置， 建立污水廠的整個監控系統。
六、中央控制系統設置及功能
山東寨里污水處理廠中央控制系統設置在廠區辦公用房中央控制室內， 為監控、管理計算機系統。其完成全廠的實時監控和生產管理。配置： 監控、管理計算機， 打印機等。
控制系統應采用工業級設備， 應具有防塵、防潮、防霉的能力， 并應符合相應的電磁兼容性的要求。
七、PLC(可編程序控制器）現場控制站的設置及功能
根據山東寨里污水處理廠工藝特點污水處理廠需設置兩個PLC現場控制站、控制站配置現場操作面板。
PLCl現場控制站設置在脫水機房， 負責預處理、除臭系統、脫水機房、污泥儲池等內設備的監測和控制、工藝過程檢測儀表參數采集及進、出水水質分析數據采集， 同時能通過中控室反饋的命令、工作狀態信號進行控制。

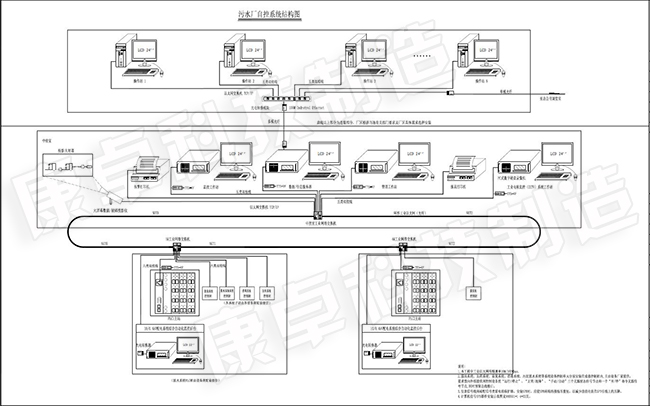

山東寨里污水處理廠自控系統結構圖

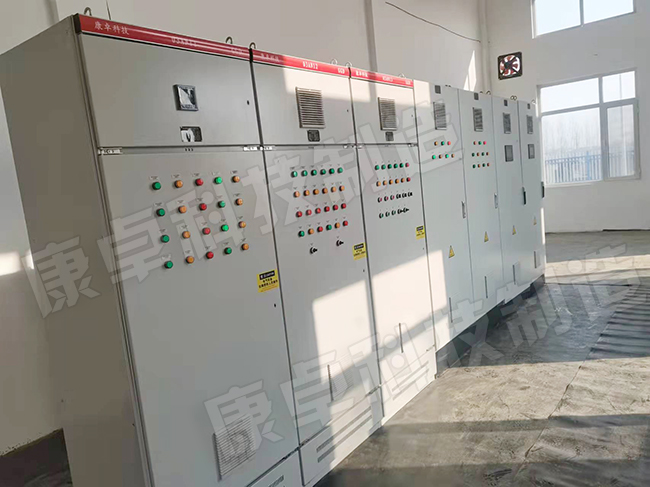

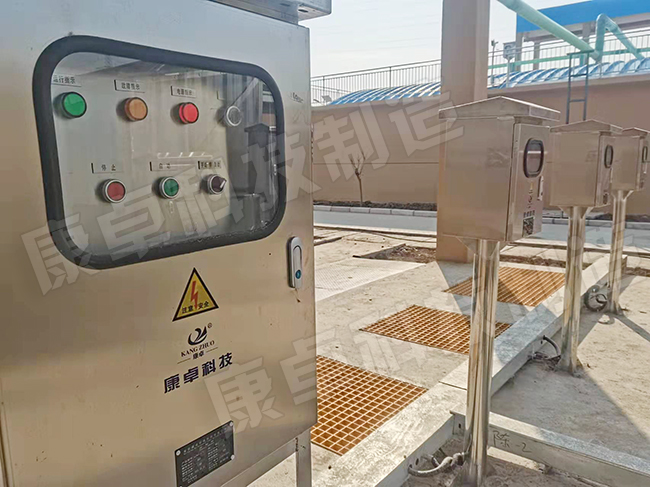

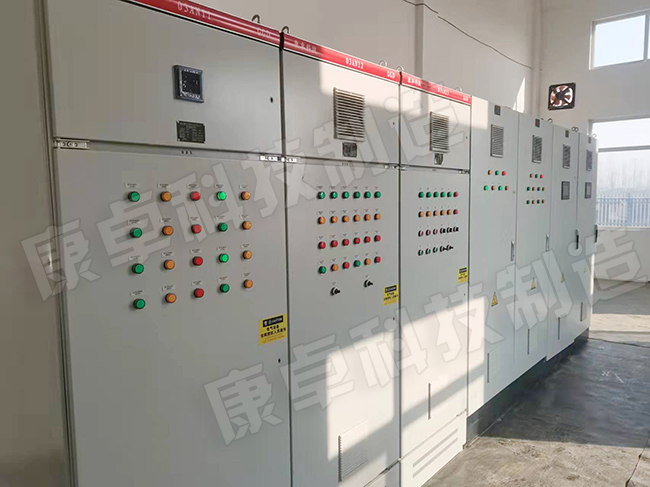

山東寨里污水處理廠工程電氣項目供貨圖

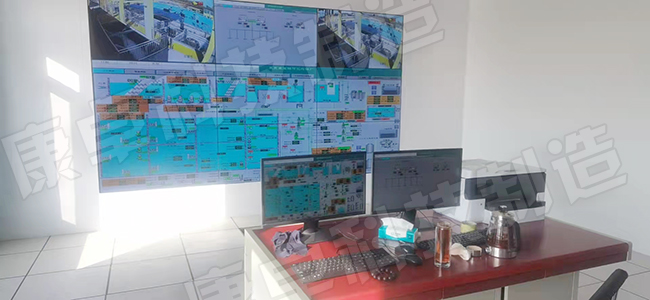

山東寨里污水處理廠工程電氣項目中控室系統

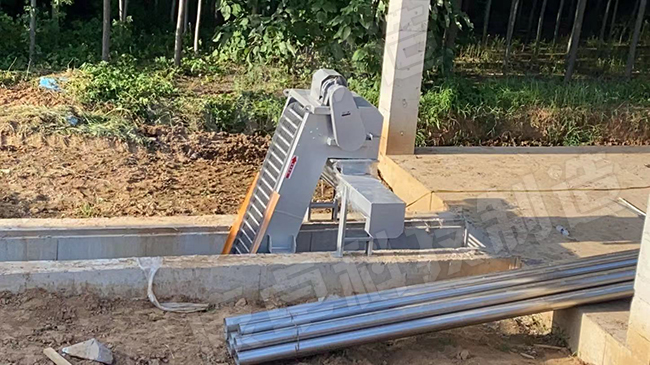

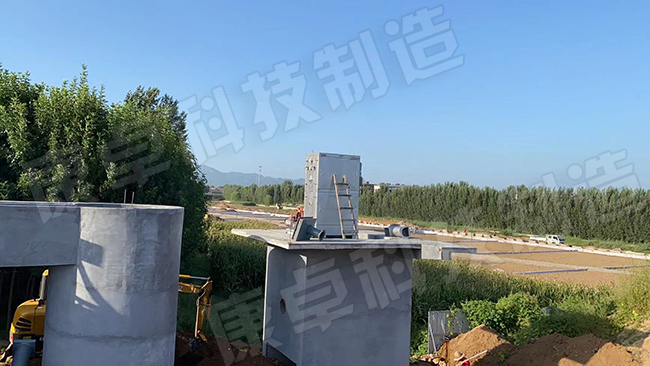

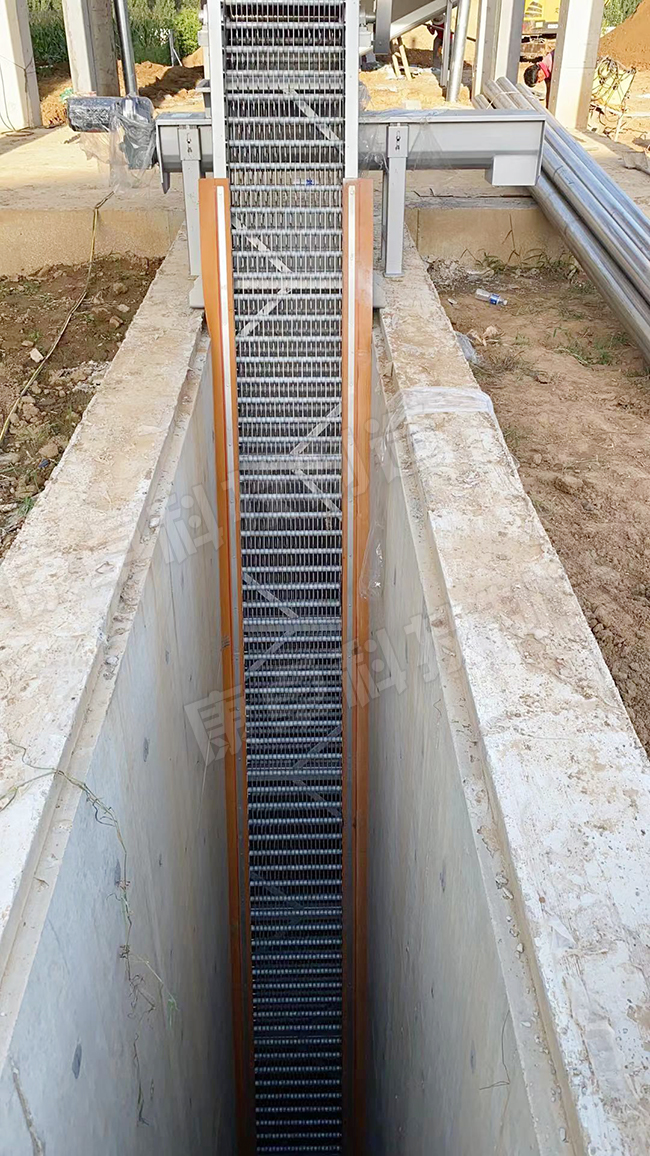

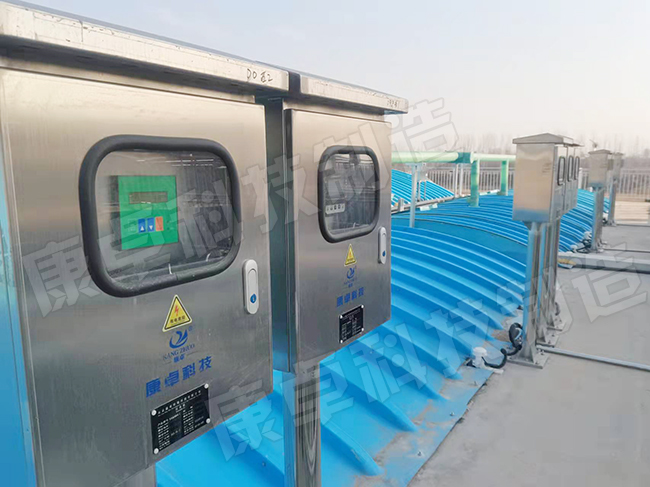

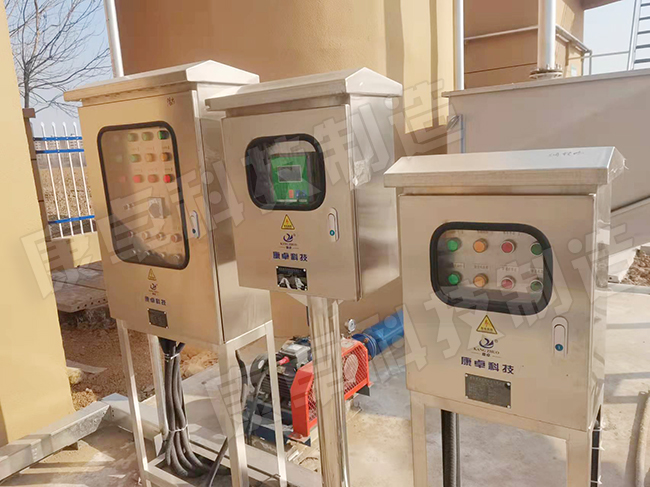

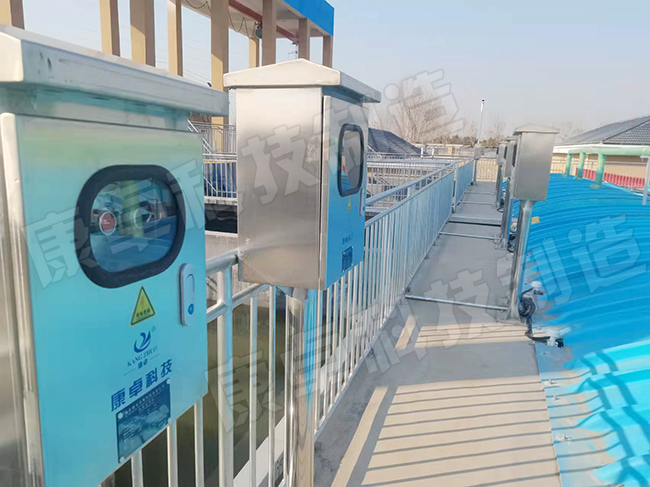

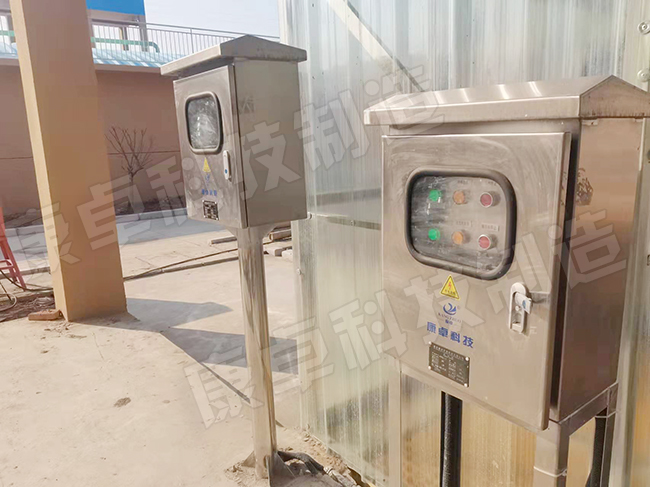

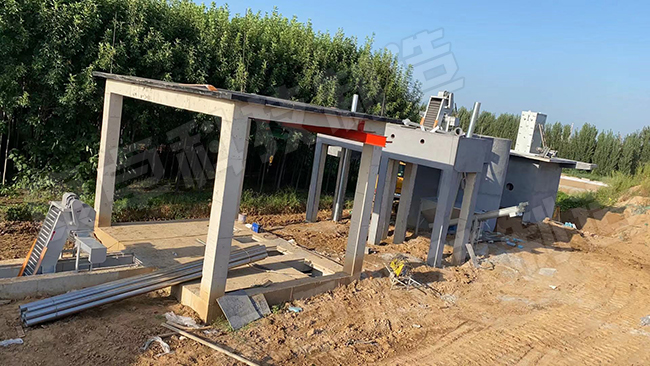

山東寨里污水處理廠工程電氣項目現場安裝調試
