天津武清區雨水泵站組態王監控操作說明書：畫面操作介紹(2)
發布日期：2013-09-29 08:21 瀏覽次數：
系統基本介紹可參考上篇：“天津武清區雨水泵站組態王監控操作說明書:系統概述(1)”

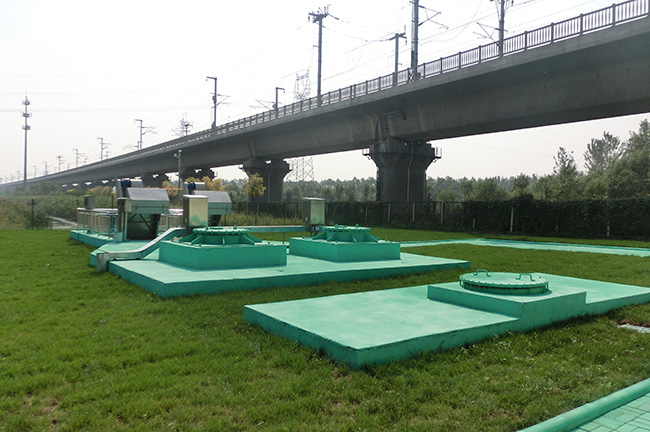

工程現場一角（實拍）
畫面操作介紹：
1、系統啟動畫面

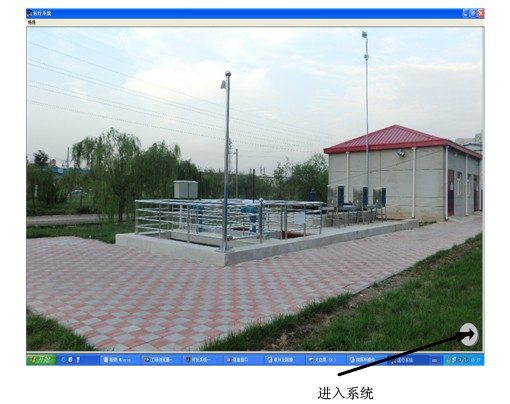

進入系統后的首界面如圖1所示：
2、主畫面

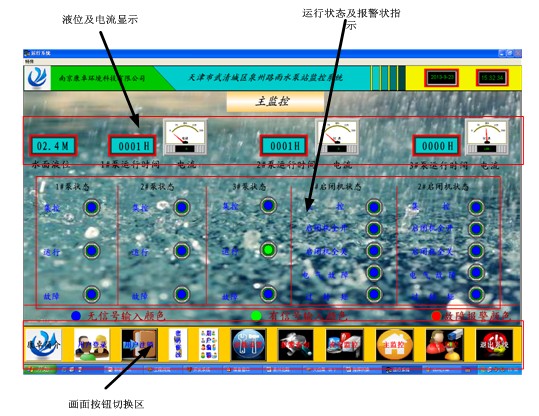

點擊圖1中的進入系統按紐進入主畫面窗口如圖2所示：
上圖中的液位及電流顯示區能夠?qū)崟r(shí)顯示水池當前液位及水泵電流，運行狀態及報警狀態顯示區指示各個設備的狀態，圖2中的畫面切換按鈕區會在大部分畫面中顯示，具體每個按鈕的功能將在后面介紹。
3、按鈕切換區

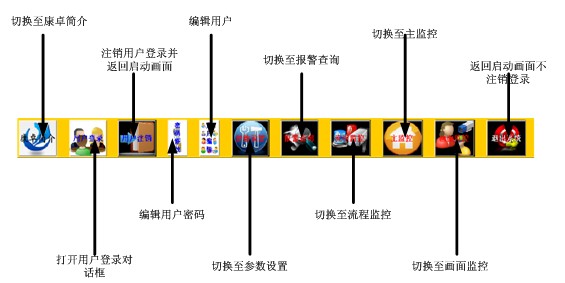

點擊圖1中的“進入系統”按鈕后，除非回到啟動畫面否則按鈕切換區將一直處于畫面下方供用戶使用。如圖3所示：
有些按鈕切換區的按鈕是有權限的，只有被授權的用戶才可以操作，擁有權限的按鈕分別為“用戶編輯”、“參數設置”、“報警查詢”、“主監控”、“畫面監控”按鈕。點擊“用戶登陸”按鈕，在彈出的對話框中選擇“管理員”，輸入口令“1111”點擊“確定”按鈕，就可以操作這些被授權的按鈕，用戶登陸之后可以進行密碼修改和用戶編輯等操作。需要注意的是在操作人員離開之前應點擊“用戶注銷”按鈕，撤消授權，以免無關人員操作本系統。
