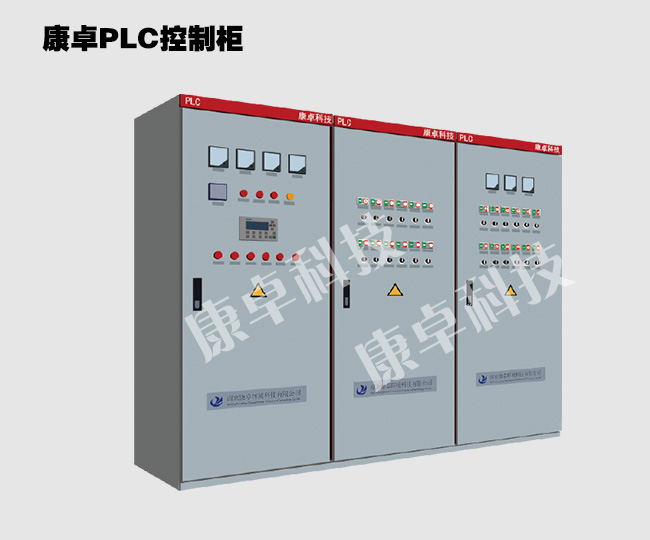

鎮江揚州宿遷隔爆防爆PLC控制柜廠家生產的隔爆防爆PLC控制柜根據用戶電氣控制要求特殊設計制造，其防爆性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備  第1部分: 通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備  第2部分: 隔爆型“d”》的規定，防爆標志為ExdⅡBT4、材質為SUS304適用于交流50Hz，電壓380V的爆炸性氣體環境的工業企業中。



防爆PLC控制柜能在下列條件下可靠地工作：

  a  海拔不超過3000m；

  b  周圍環境溫度為0～+40℃；

  c  周圍空氣相對濕度不大于95%（+25℃）；

  d  與垂直面的安裝傾斜度不超過15°；

  e  在無破壞絕緣的氣體或蒸汽的環境中；

  f  在無顯著搖動和沖擊振動的地方；

  g  能防止滴水的地方；

  h  周圍環境污染等級為3級；

  i  安裝類別為Ⅱ類。



結構說明

控制柜的外殼材質采用SUS304鋼板焊接而成。

控制柜設有內、外接地螺栓，并有接地標志“  ”。



防爆要點

在進行控制柜結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起控制柜外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件間的接合面間隙、長度以及限制表面不許達到危險溫度等關鍵條件著手，確保隔爆性能。

隔爆外殼在焊接完成后及其隔爆零部件精加工后，進行靜壓試驗，試驗壓力為 1.5MPa，歷時10+20S，試驗結果以不滴水為合格。

隔爆接合面參數符合GB3836.2的要求。

控制柜正常運行時，其外殼表面溫度應不超過130℃。

為確保隔爆外殼的隔爆性能，連接用的緊固螺栓須裝有彈性墊圈，以防自行松脫。

引入控制柜的電纜，在進線口處須用密封圈密封，密封圈材料為XH-21，并按GB383 6.1附錄D3.3的規定老化試驗合格。

控制柜接線箱內兩接線螺栓之間及與箱體之間較小電氣間隙為10mm,帶電件與安裝板之間爬電距離為16mm。

控制柜的內外接地是防止漏電火花，確保安全的重要措施，設在控制柜的明顯處，并有接地標志  “   ”。

需斷電后才能打開箱門。

不用的進線裝置須用堵棒堵緊，使密封圈與出線筒壁及堵棒間壓緊無間隙。
