工業污水處理自動控制系統的設計廠家：南京康卓環境科技有限公司，目前污水處理的PLC控制系統在國內外已經得到廣泛應用?？底靠萍荚O(shè)計工業污水凈化處理系統的工藝流程為：按下啟動按鈕，啟動系統并運行攪拌器；打開凈化反應池的進水閥，使工業污水流入凈化反應池，并檢測流量；水位在正常范圍內，開始測量酸堿度并測量水溫；流量、酸堿度和水溫的數字信號送給PLC，進行中和處理、水溫調節以及進水閥開口度的調節；檢測水位并調節排水閥，控制處理好的水排出。較后讓PLC與PC機之間通過總線RS485/232通信，使得PLC在人機交互性能方面的功能大大加強。





工業污水處理自動控制系統特點

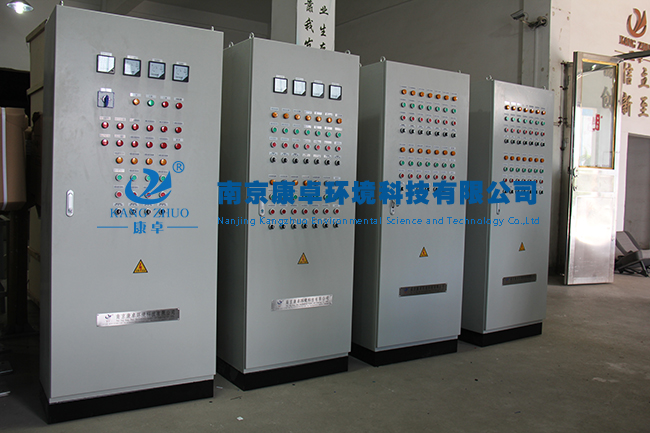

●高可靠與高穩定性：整個系統選用符合工業級標準的成熟定型產品；PLC模塊具有自診斷與容錯功能；PLC控制柜內具有完善的抗干擾及防雷等技術措施；中控室及現地控制站設備均具備供電冗余功能；即使在上位機發生故障或通信中斷時，現地控制站亦可以在手動模式下獨立完成基本局部控制；

●開放性：系統對用戶是開放的。設備的增減、控制方案的選取、系統的擴縮與維護等，用戶都可以在廣泛的設備環境下便利地自己完成。所有硬件接口，軟件協議全部按開放性的標準設計、編制；

●操作的實用性：組太軟件和編程軟件都是全中文界面，豐富的圖畫功能，使用戶清晰的了解污水處理廠各工段的運行情況，故障報警點的分支細節，使操作員僅通過鼠標便可發布各種指令或換畫面；用戶還可通過上位機的網絡訪問網絡內任一節點的數據，梯形監控工具亦可以監控工業以太網甚至控制器網絡內各站PLC梯形圖程序，而不需要現場操作，實現真正的無縫連接。

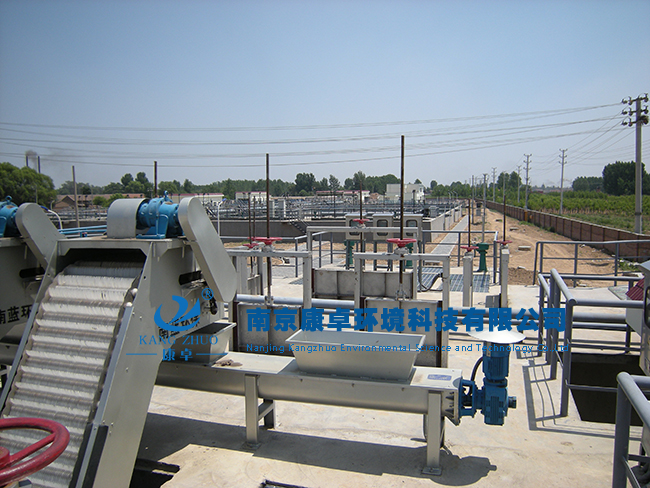

污水處理工藝流程

污水處理工藝的選擇主要取決于污水所含污染物的特性以及對處理后出水的排放要求。此文選取高濃度的有機污水做為處理對象，根據該類污水的水質特性選用技術先進、成熟可靠的“厭氧+好氧”生物處理工藝作為主處理工藝，在主處理工藝之后增加一個混凝氣浮的物化處理單元，目的是化學除磷，確保磷的指標達到排放要求。選擇這樣一套污水處理工藝流程，具有處理效果好、投資少、能耗低、成本經濟，管理方便等諸多特點。





控制系統網絡結構設計

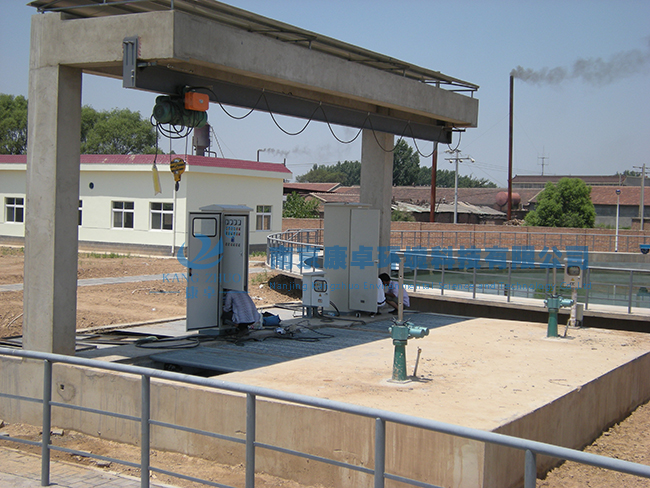

根據污水處理工藝流程和現場設備的要求，控制系統采用集散型控制系統?？刂撇糠钟芍醒肟刂剖?、風機房、污泥處理、MCC控制中心組成。網絡結構采用以太網和現場總線混合型結構，現場層的通訊采用PROFIBUS-DP主從協議，使用屏蔽雙絞線作為傳輸介質，不同的子網和不同介質之間可以通過耦合器或接口模塊連接。過程監控層使用以太網協議，通過帶有雙網卡的PLC進行通訊協議的轉換，一塊網卡為PROFIBUS-DP網卡、一塊為以太網卡。PLC作為現場總線中的一個站點，又作為以太網上的一個站點，而操作員站和工程師不作為現場總線網絡中的站點，只作為以太網中的一個節點，此網上的各個站點相互之間的數據交換通過以太網進行，而控制現場的的信息也通過以太網從PLC中的寄存器讀取，到控制現場的參數也由以太網送到PLC的寄存器中，然后通過主從協議傳送到現場總線中的各個子站。
