污水提升泵站自控系統解決方案
發布日期：2016-06-23 14:39 瀏覽次數：
隨著我國城市人口密度不斷增加和工業化程度不斷提高，污水處理作為環境保護較重要的環節受到國家、社會的重點關注。與此同時，計算機技術和我國污水處理工程迅速發展，PLC污水處理過程監控是利用先進的控制技術和設備組成的一套操作簡單、可靠、先進的污水提升泵站自動化控制系統。
污水提升泵站自控系統解決方案

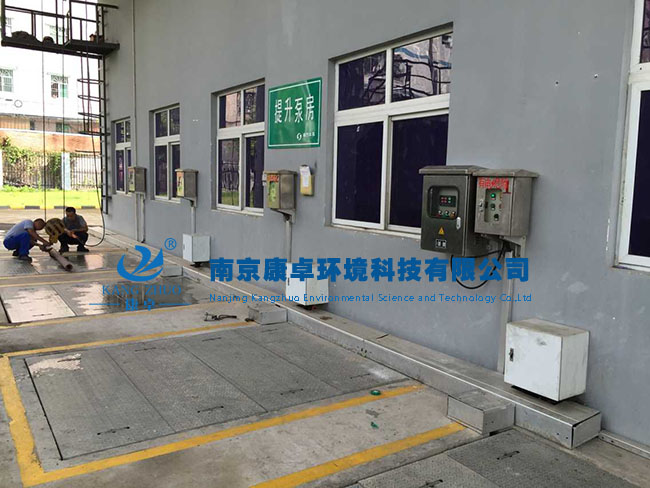

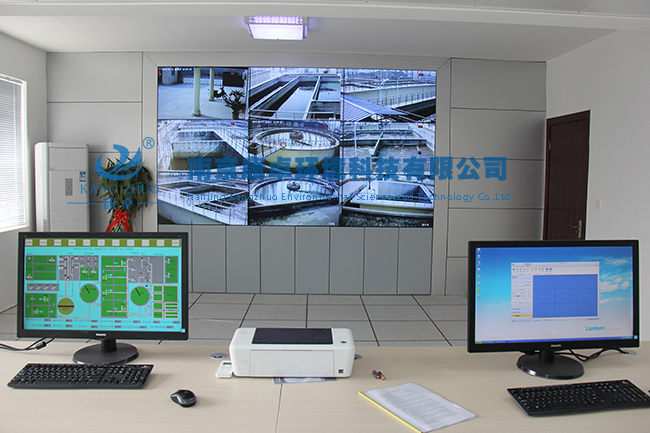

康卓科技設計的污水提升泵站自控系統方案可以使泵站管理人員可以在泵站管理處的監控中心遠程監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等;支持手動控制、自動控制、遠程控制格柵機、排風機及污水提升泵的啟停，圖像監視泵站內全景及重要工位。

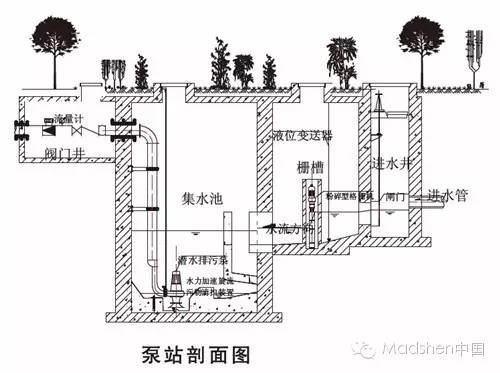

污水提升泵站一般由一用一備兩臺潛水泵組成，生活污水注入集水池內，當集水池內水位升至設置的高水位時，一臺泵啟動，水位下降至設置的低水位時，泵自動停止工作。當集水池水位再次升至設置的高水位時，另外一臺水泵啟動，直至停止工作。
PLC電氣控制系統

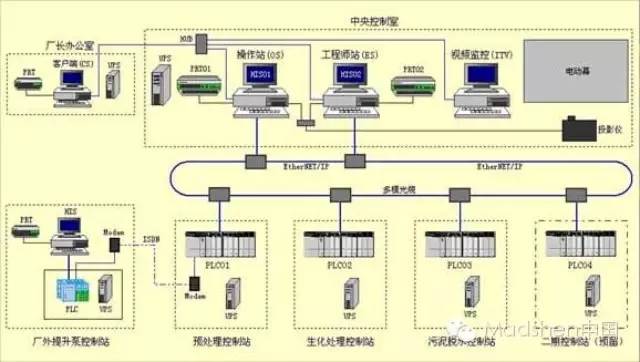

根據污水提升泵站污水處理過程的流程和現場設備要求，整個污水泵站控制部分由電氣部分、PLC控制系統以及監控系統組成的采用以太網和現場總線混合型結構的集散型計算機控制系統。
電氣部分：污水處理是一個連續的項目，如果正常生產中有電源中斷，會引起工藝狀態混亂，需要很長時間才能恢復，所以供電負荷要求為二級，供電電源采用雙回線路，電機實現手動/自動兩種控制方式，手動方式下實現就地控制，正常運行情況下PLC控制為主。

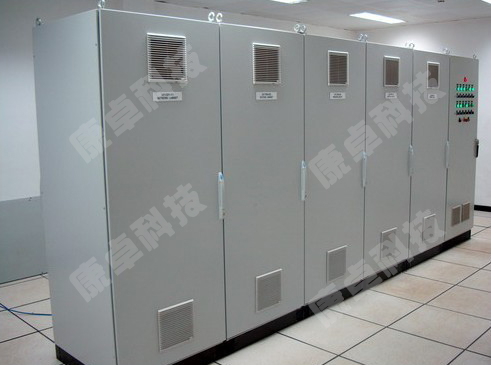

PLC控制系統：整個控制系統中，自動控制部分主要有集水池的液位控制、潛水泵本身的溫度、漏油控制。開泵過程為：先啟泵后開閥；停泵過程為：先關閥后停泵。2個浮球液位計分別設在高低液位的兩個值，當達到這兩個值時，通過PLC與報警呼叫裝置連接，通過通信網絡傳到監控中心。
污水提升泵站PLC電氣系統在整個污水提升泵站的運行中起到非常大的作用，利用了當前先進的硬件、先進的控制系統軟件、先進的網絡總線技術，形成了一套先進、可靠、可利用性高、實時性好、操作簡單、控制品質高、經濟實用的控制系統。降低工人勞動強度，改善勞動環境，體現了良好的社會效益。
