康卓科技是宜昌專業污水處理自動化系統生產廠家，康卓科技是集儀器儀表研發、電控柜、系統集成于一體,為污水處理行業提供全方位生產信息化解決方案,實施工業生產過程全流程自動化控制的高科技企業。公司以世界先進的測控技術、軟件技術和通信導航技術為主要研發方向，推出具有世界先進水平污水處理自動化控制系統、中控系統、PLC控制系統?？底课鬯幚碜詣踊刂葡到y(tǒng)為我國污水廠提高自動化、數字化、信息化和智慧化水平,增強競爭力,實現優質、高產、節能、降耗,做出了突出貢獻。
項目案例：
項目名稱：湖北宜昌宜都市楊家湖污水處理廠自動控制視頻監控系統
項目時間：2017年
項目概況：
楊家湖污水處理廠位于湖北宜昌宜都市，為減少對長江水體的污染，主要收集并處理區域污水，保護好區域生態環境，保障經濟社會持續健康發展。宜都市楊家湖污水處理廠項目已經宜都市發展和改革局批準建設，南京康卓環境科技有限公司為該項目提供污水處理低壓設備成套控制柜、PLC控制柜、儀器儀表、自動控制系統、監控系統。
施工廠家：南京康卓環境科技有限公司
康卓科技是一家專業從事城市污水處理廠、中控系統、監控系統、電氣控制系統等設計、施工廠家?？底靠萍际菄鴥任鬯幚韽S自控系統頂尖專家,強大技術陣容,完美售后服務.污水處理廠自控系統咨詢熱線:025-86666104
湖北宜昌宜都市楊家湖污水處理廠自動控制視頻監控系統由南京康卓環境科技有限公司（康卓科技）設計施工，產品主要包括：低壓設備成套控制柜、PLC控制柜、儀器儀表、自動控制系統、監控系統等等。

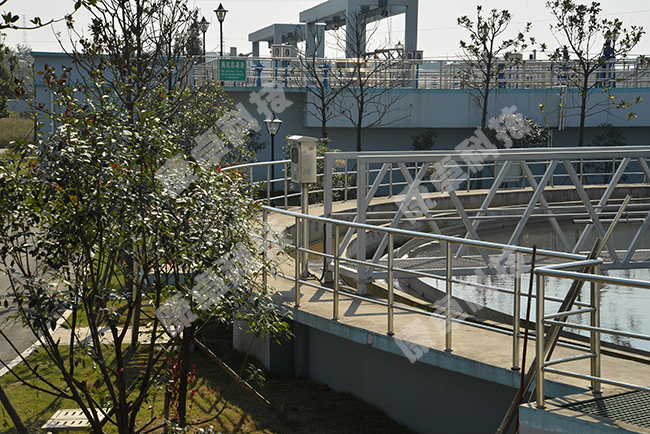

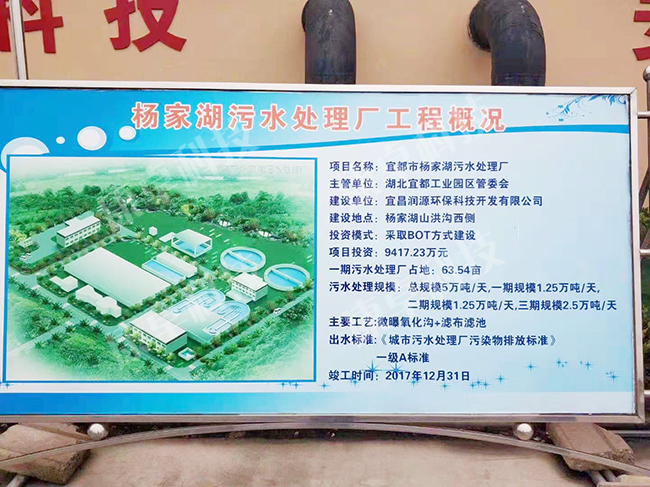

宜昌楊家湖污水處理廠工程建設

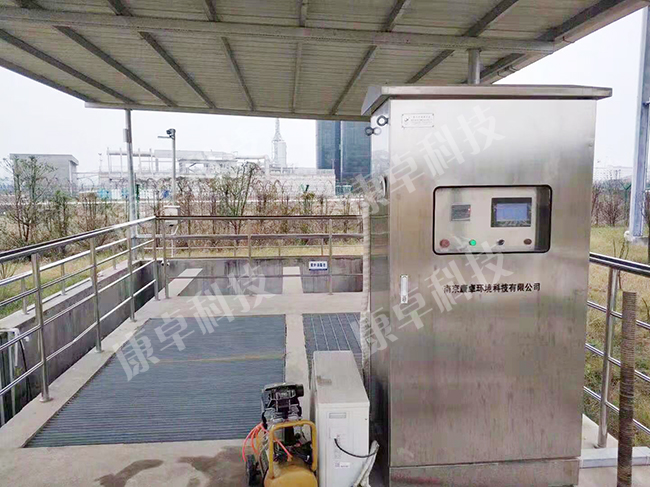

康卓科技為宜昌楊家湖污水處理廠提供自動化控制系統
康卓科技工程師為宜昌楊家湖污水處理廠自控項目現場安裝調試

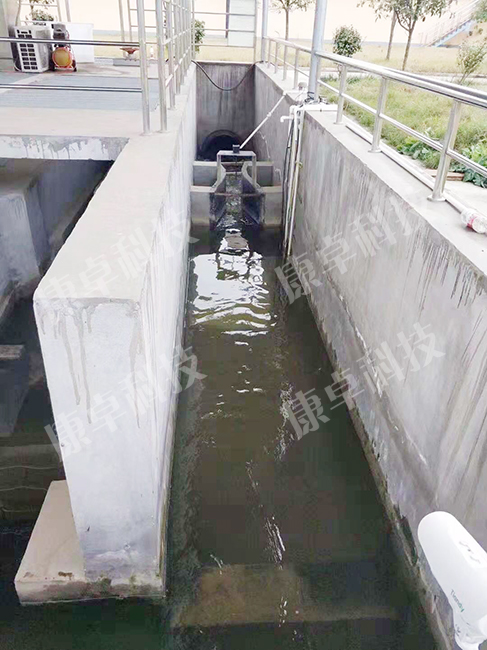

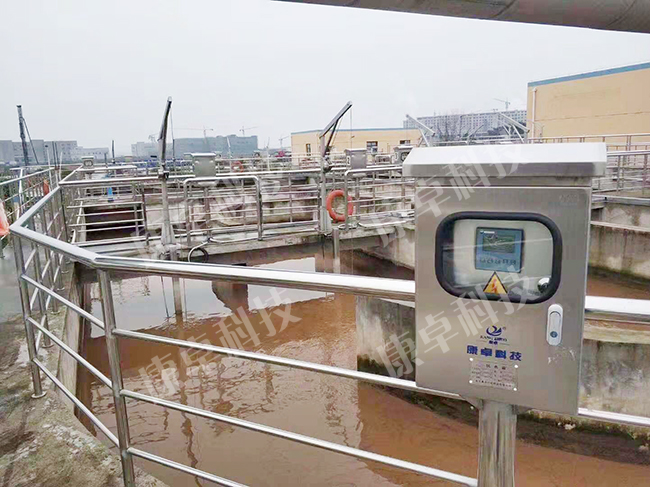

宜昌楊家湖污水處理廠自控項目現場安裝調試

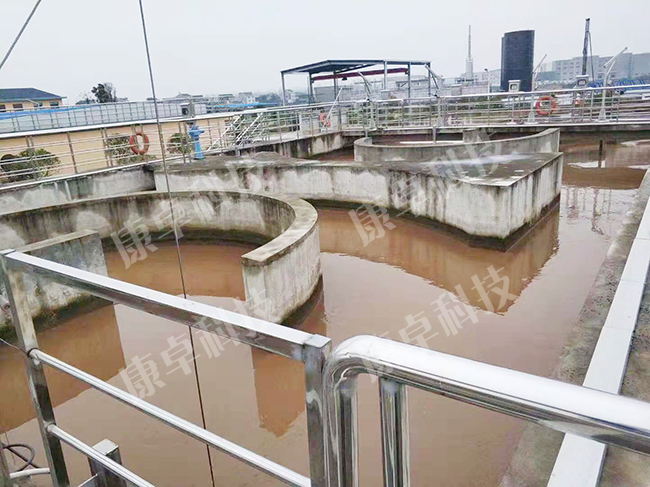

宜昌楊家湖污水處理廠自控項目現場安裝調試

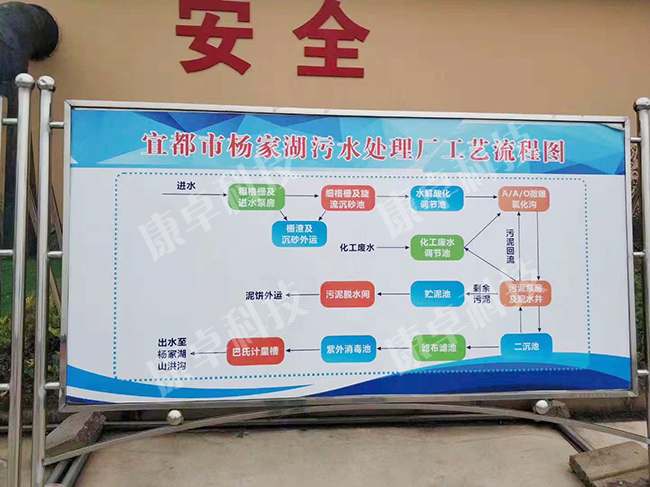

宜昌楊家湖污水處理廠項目工藝流程

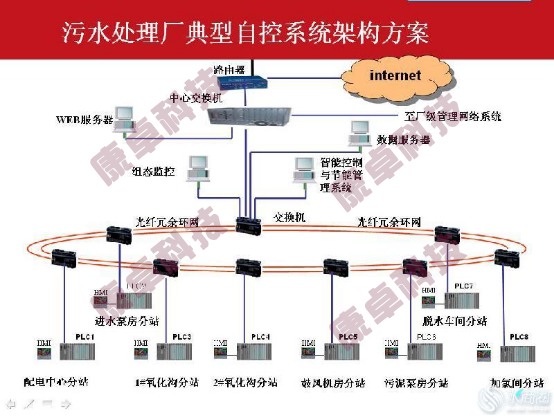

污水處理廠自動控制系統流程
一、系統概述
宜昌污水處理廠自控監控系統是由南京康卓環境科技有限公司研發設計而成，是將污水處理廠采集到的水位、流量、COD、氨氮、濁度、PH、設備運行狀態等數據和視頻信號，通過環網光纖，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、污水廠運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現污水處理廠集中管理。
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集污水廠的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、濁度、PH值、COD值、BOD值控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
管理人員在監控中心可以看各個污水廠的實時數據和視頻監控畫面，以了接設備的運行狀況和廠區內的人員活動情況。一旦各監測數據出現偏離，及時發現并做出相應的處理。同時對所有的數據進行存儲，生成記錄日志。
3.污水廠運行監視
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測污水廠多個視頻和數據，也可以切換成單個污水廠的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用環網光纖傳輸現場的自控信號、視頻信號，可以傳輸多路傳輸視頻畫面至監控中心，監視污水廠的全景、進出口等重要位置。光纜傳輸具有冗余功能，當一組光纜斷掉，另外一組光纜自動連接通訊，兩組光纜互不干涉。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。

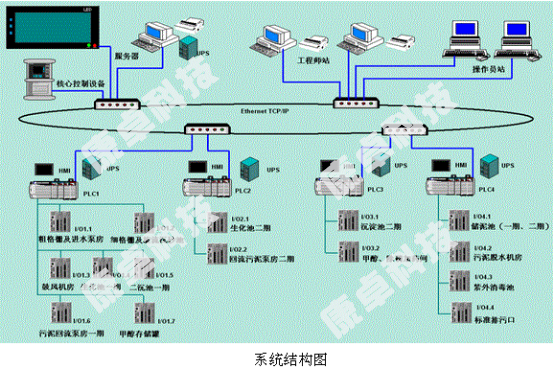

三、總體架構
系統主要由現地數據采集設備及攝像機報警裝置、PLC控制柜、環網加工、監控中心等組成。

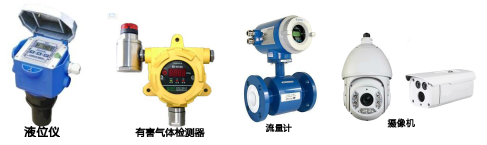

3.1現地數據采集設備及攝像機報警裝置

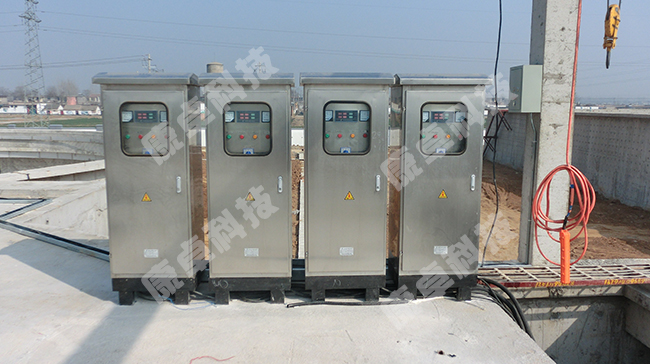

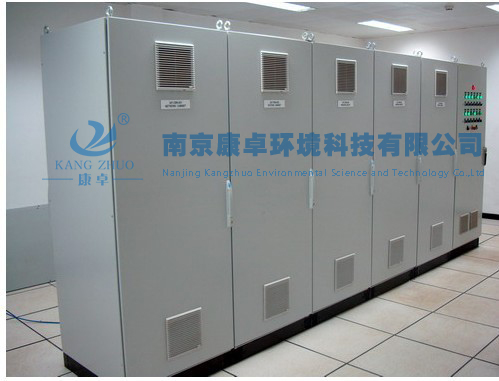

3.2 PLC控制柜
泵站操作室
3.3環網架構
系統信號傳輸部分采用環網光纜模式，避免單一光纜中途損壞，造成整個鏈路的斷開。正常情況下，兩組光纜互不影響，一旦發生意外故障，另外一組光鏈路自動打開，從而降低系統的故障率，加強系統的可靠性。

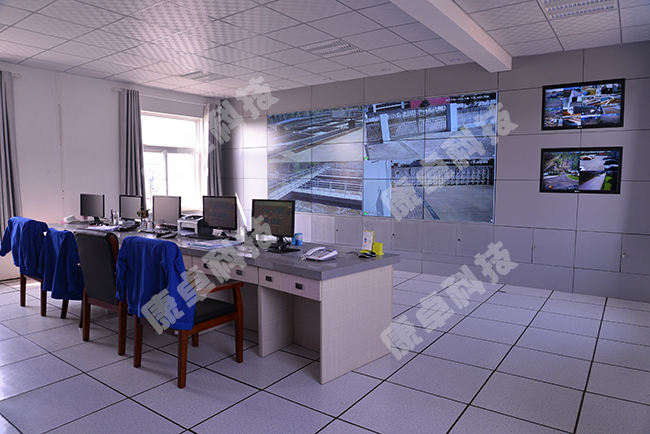

3.4監控中心

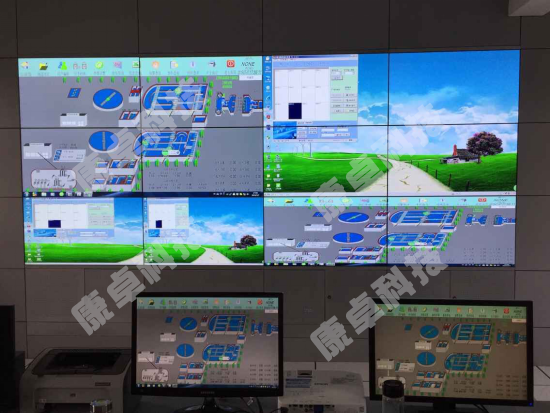

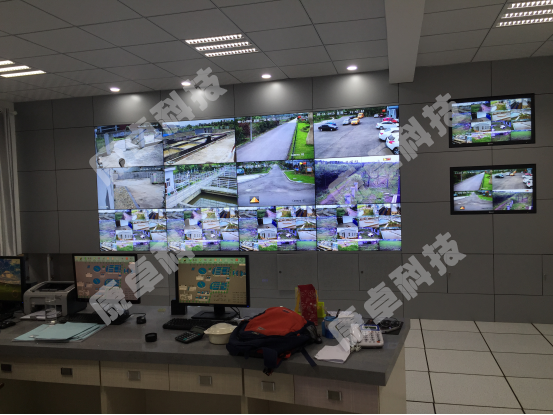

監控中心視頻畫面

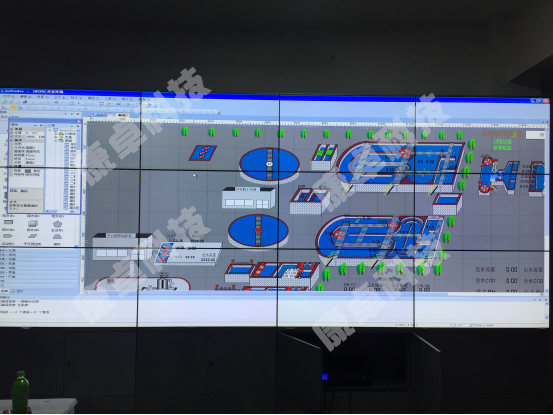

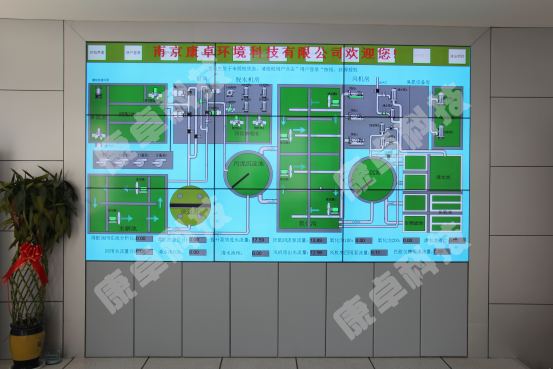

監控中心組態圖
監控中心組態圖
組態開發圖
應用案例：
城市污水處理廠自控監控系統已經在南京溧水城市污水處理廠、南通呂四污水處理廠、宿遷污化工園水處理廠、湖北宜都高壩洲污水廠等國內多所大中型泵站上廣泛應用，性能穩定，安全可靠。

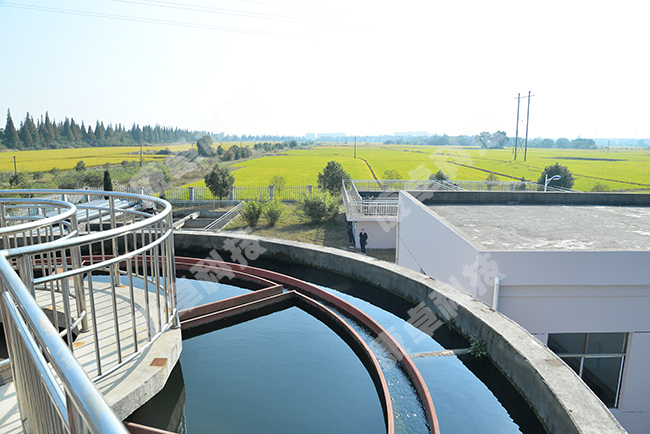

現場施工實拍：
宜昌污水處理廠監控系統技術服務
康卓污水處理監控系統在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
