徐州睢寧桃嵐化工園污水處理廠視頻監控方案:傳輸架構

發布日期：2013-11-07 10:21  瀏覽次數：

1. 戶外超五類阻水網線

戶外阻水網線，超五類國標。

2. 交換機

(1)         符合IEEE 802.3，IEEE 802.3u，IEEE 802.3ab標準

(2)         流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Backpressure標準

(3)          8個10/100/1000M自適應RJ45端口，支持端口自動翻轉（Auto MDI/MDIX）

(4)          全/半雙工模式自適應

(5)          采用存儲轉發的交換機制

(6)          無風扇，自然散熱

(7)         內置通用電源，1U鋼殼，11英吋標準機架結構，工業級設計

顯示系統

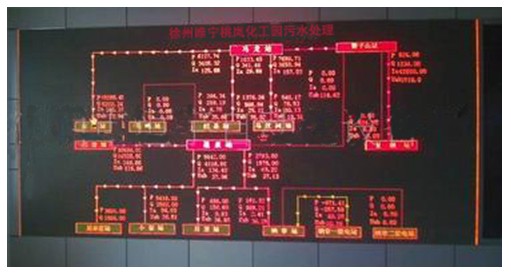

作為終端顯示系統，本方案采取LED單色大屏，同時可以自由劃分區域，進行多個畫面組合。

本方案計劃LED低亮度單色大屏拼接完成后其高度達到2米，寬度達到3米。

室內單色LED顯示屏技術指標

像素直徑Ø3.0mm

物理點間距4.0mm

物理密度62500點/m2

像素組成1R

模組尺寸128mm×256mm

模組分辨率32行×64列

較大視角120º

較佳視距5-15m

較大功率600W/m2

刷新頻率 ≥180Hz/s

換幀頻率60Hz/s

驅動方式1/16掃描

驅動芯片74HC595 7

控制方式 異步

亮    度 ≥900CD/m2

顏    色 單紅色

通訊距離 網絡通訊≤120m

重    量30Kg/m2(含框架)

輸入電壓AC220V±15%

工作環境 溫度：-25℃-+45℃，濕度：10%-95%

使用壽命 ≥100,000小時

平均無故障時間 ≥10,000小時

像素點失控率 小于萬分之一，出廠時為零

計算機操作系統Win98，Win2000，WinXP，WIN7

計算機顯示模式800×600，1024×768，1280×1024，1366×768，1440×900，1600×1200，1920×1080

控制軟件LED PlayerV3.3

以上就是我公司設計施工的徐州睢寧桃嵐化工園污水處理廠視頻監控方案的全部?jī)?nèi)容，分為系統概述、前端設計、傳輸架構三個部分概述，歡迎瀏覽。  返回康卓首頁>>
